ภาพรวม
1. การจัดอันดับ: แรงดันไฟฟ้า: อุปกรณ์ HV 10KV และ 12KV, อุปกรณ์ LV 0.4 KV. พิกัดกระแส: อุปกรณ์ HV 630A, อุปกรณ์เลเวล 1500A.

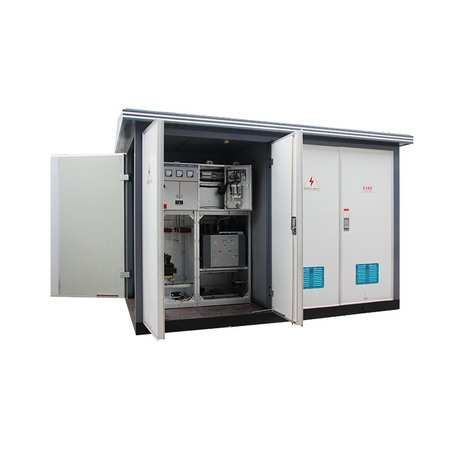

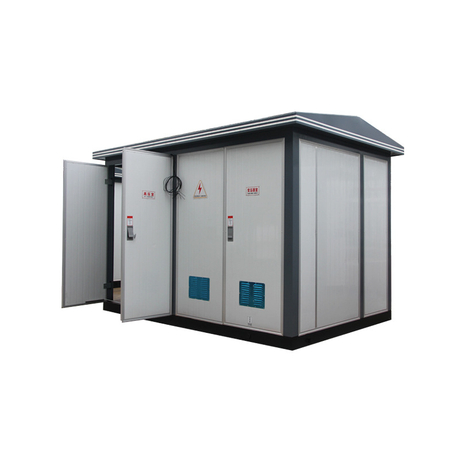

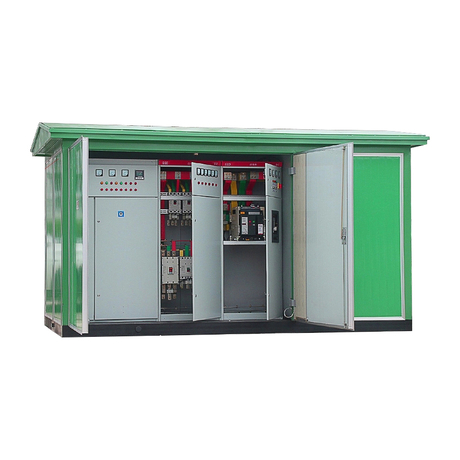

2.Application: สถานีย่อย YB27 series เป็นสถานีย่อยแบบรวมอเมริกันพร้อมฟังก์ชั่นการควบคุมไฟฟ้าแรงสูง, ปกป้อง การเปลี่ยนแปลงพลังงานและการกระจาย มักใช้ในระบบจำหน่ายไฟฟ้าในเมืองและในชนบท สูง สวิตช์โหลดแรงดันไฟฟ้าและฟิวส์ไฟฟ้าแรงสูงของผลิตภัณฑ์นี้ได้รับการติดตั้งไว้ในน้ำมันของหม้อแปลงไฟฟ้าทั้งสองตัว โครงสร้าง: ในกรณีเดียวกันกับหม้อแปลงไฟฟ้าและกรณีที่ไม่แยแสกับหม้อแปลงไฟฟ้า สามารถใช้ในอาคารสูงได้ อาคาร, อาคารในเขตเมืองและชนบท, ชุมชนที่อยู่อาศัย, พื้นที่พัฒนาเทคโนโลยีขั้นสูง, ขนาดเล็กและ โรงงานขนาดกลาง พื้นที่เหมืองแร่ แหล่งน้ำมัน สถานที่ก่อสร้างชั่วคราว และสถานที่อื่นๆ
3.มาตรฐาน: IEC1330
สภาพการทำงาน
1. อุณหภูมิอากาศแวดล้อม: -30 ℃ ~ + 40 ℃
2.ความสูง: ≤1000m
3.ความเร็วลม: 34 เมตร/วินาที ≤700pa
4.ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์เฉลี่ยรายวัน≤95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน≤95%
5.ความเอียงในการติดตั้ง: ≤เกรด 8
6. ใช้งานได้ในสถานที่ที่ไม่มีก๊าซกัดกร่อนและไวไฟ
หมายเหตุ: มีผลิตภัณฑ์ที่กำหนดเองให้เลือก
ประเภทของความหมาย
| Y | B | 27 | - | 12 | / | 0.4 |
| ประเภทสำเร็จรูป | สถานีย่อย | หมายเลขการออกแบบ | แรงดันไฟฟ้าด้านไฟฟ้าแรงสูง | แรงดันไฟฟ้าด้านแรงดันต่ำ |
ส่วนประกอบคุณภาพสูง
เลือกติดตั้งส่วนประกอบไฟฟ้าแบรนด์ดังในอุตสาหกรรม ถูกกักกัน
แกนแผ่นเหล็กซิลิคอน
แกนเหล็กที่ทำจากเหล็กแผ่นซิลิคอร์รีดเย็นใหม่สามารถประหยัดพลังงาน ลดเสียงรบกวน การกัดกร่อน และประสิทธิภาพลดการสูญเสียที่ไม่มีโหลด
ชุบแถวทองแดง
การนำไฟฟ้าที่ดี, การทำงานที่เสถียร, เพิ่มความสามารถในการรับน้ำหนักเกิน, การสูญเสียสายต่ำ, ไม่ง่ายที่จะออกซิไดซ์, การเปลี่ยนรูปเป็นเวลานาน
หม้อแปลงกระแสไฟฟ้า
การหล่อด้วยอีพอกซีเรซินด้วยฉนวนที่ดี การต่อสายดินของ Bolt Tor เปลี่ยนแปลงมากกว่าความแม่นยำ
คำอธิบายขนาดผลิตภัณฑ์
พารามิเตอร์ทางเทคนิคหลัก
| รายการ | หน่วย | อุปกรณ์ไฟฟ้าเอชวี | หม้อแปลงไฟฟ้า | อุปกรณ์ไฟฟ้า แอล.วี | |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 10 | 10/0.4 | 0.4 | |
| จัดอันดับปัจจุบัน | A | 630 | 100-2500 | ||
| ความถี่ที่กำหนด | เฮิรตซ์ | 50 | 50 | 50 | |
| ความจุสูงสุด | เควีเอ | 100-1250 | |||
| จัดอันดับเสถียรภาพทางความร้อนในปัจจุบัน | เคเอ | 20/4ส | 30/1ส | ||
| จัดอันดับความเสถียรแบบไดนามิก ปัจจุบัน (จุดสูงสุด) | เคเอ | 50 | 63 | ||
| พิกัดปิดลัดวงจร ปัจจุบัน (จุดสูงสุด) | เคเอ | 50 | 15-30 | ||
| จัดอันดับกระแสไฟฟ้าลัดวงจร | เคเอ | 31.5 (ฟิวส์) | |||
| พิกัดกระแสโหลดทำลาย | A | 630 | |||
| ความถี่กำลังไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | ระหว่างเฟส ถึงโลก 42, เพื่อเปิดผู้ติดต่อ 48 | 35/28(5 นาที) | 20/2.5 | |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | ระหว่างเฟส สู่โลก 75 เพื่อเปิดผู้ติดต่อ 85 | 75 | ||
| ระดับการป้องกันเชลล์ | IP23 | IP23 | IP23 | ||
| ระดับเสียงรบกวน | เดซิเบล | 630 | น้ำมันทรานส์โฟ rmer<55 หม้อแปลงแห้ง<65 | ||
| ลูปหมายเลข | 2 | 4~30 | |||
| แรงดันคงที่สูงสุดด้านแรงดันต่ำ var compe nsator | ควาร์ | 300 | |||
