ตู้ควบคุมสวิตช์จ่ายไฟ

จำนวน：

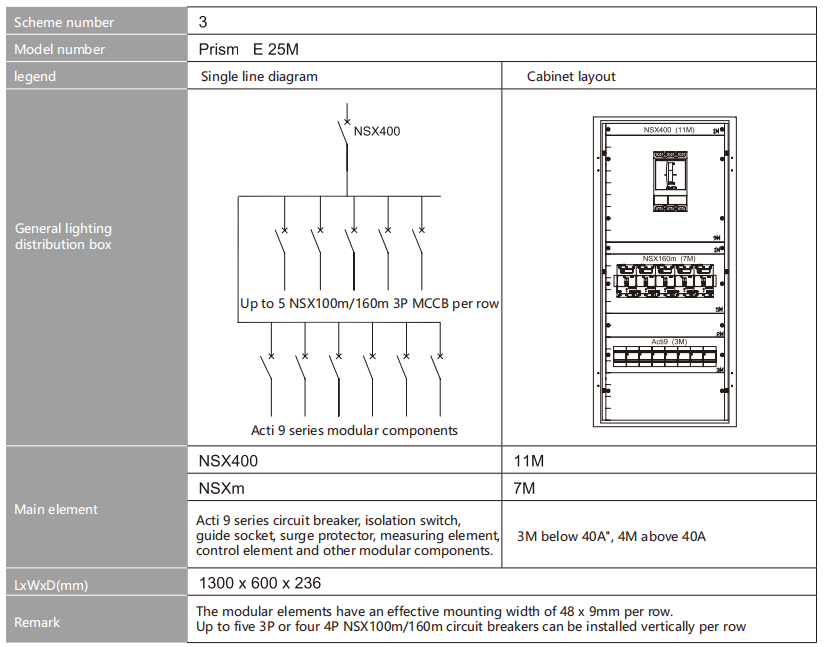

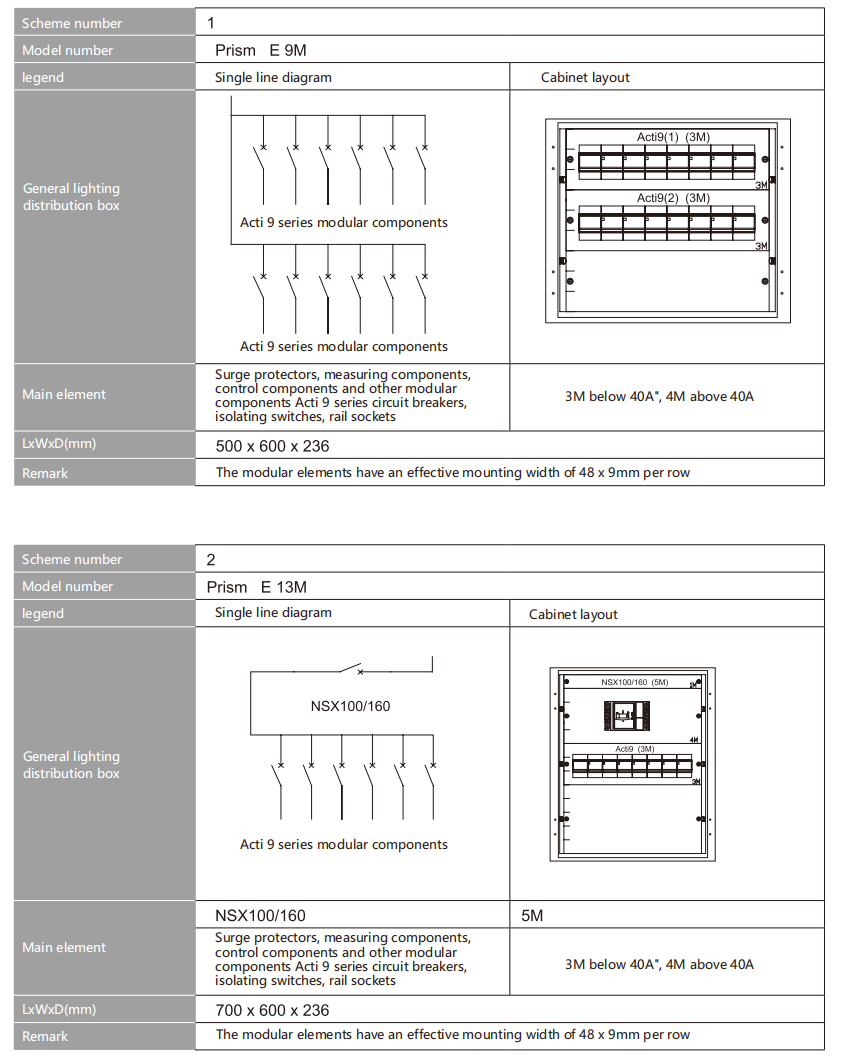

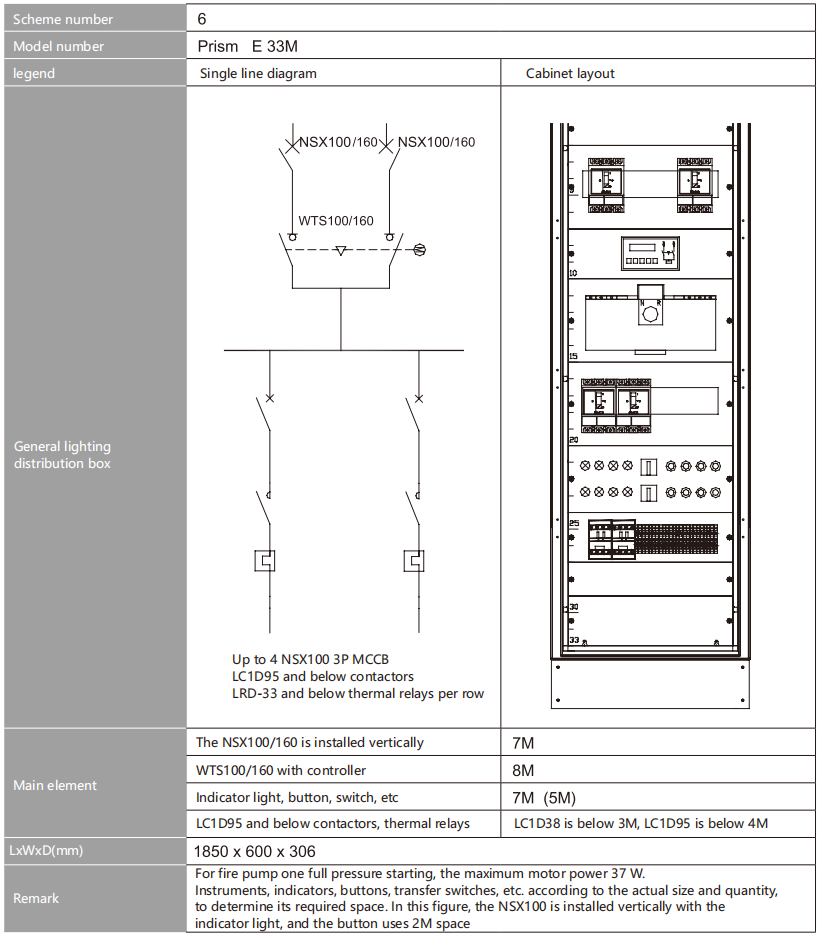

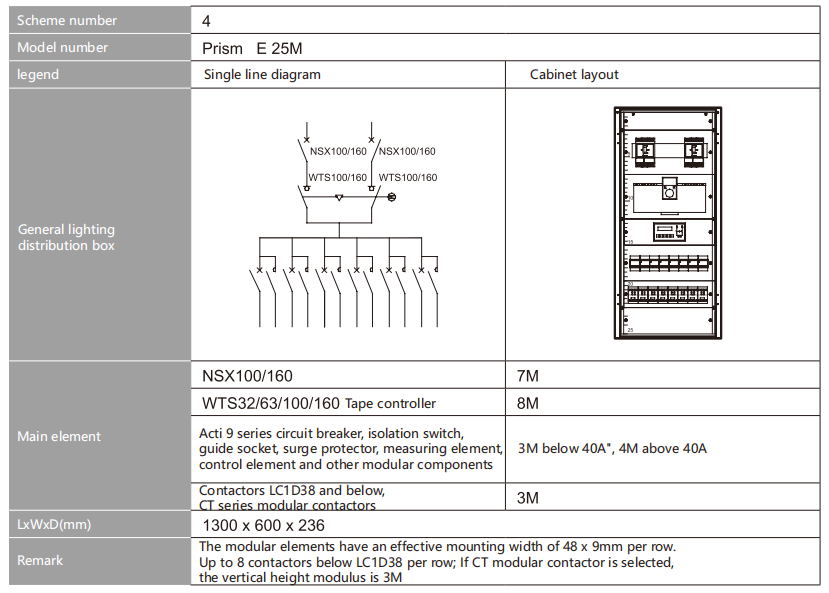

หมายเลขรุ่น：	ปริซึม อี 9 ม ปริซึม อี 13M ปริซึม อี 25M ปริซึม อี 29M ปริซึม อี 33M
สถานะห้องว่าง:





สอบถาม เพิ่มลงในตะกร้าสอบถาม

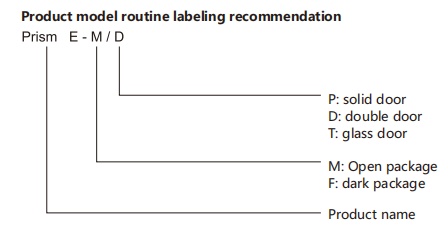

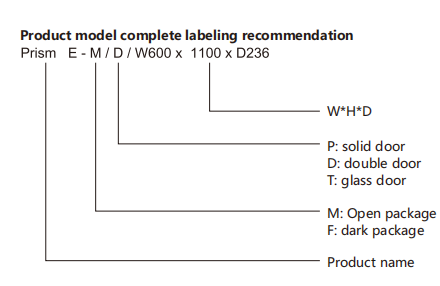

รุ่น：
ปริซึม อี
ยี่ห้อ：
Giantele
แรงดันไฟฟ้า：
400V
จัดอันดับปัจจุบัน：
630A/1000A
ความถี่ที่จัดอันดับ：
50เฮิร์ต/60เฮิร์ต
ขั้นต่ำ：
1 ชิ้น

ภาพรวม

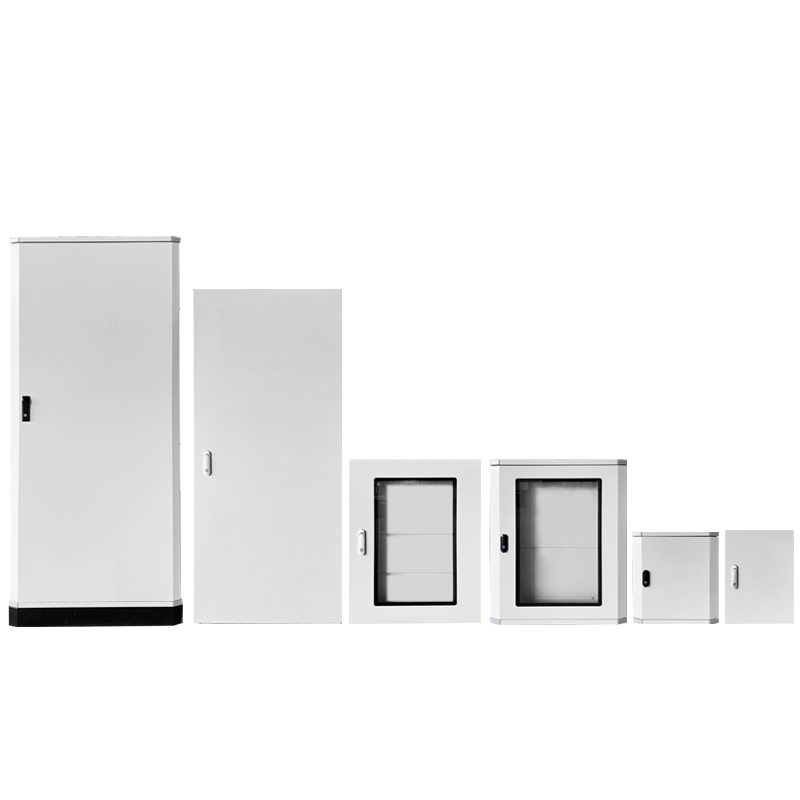

กล่องจ่ายแรงดันต่ำซีรีส์ Prism E เป็นโซลูชันประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบจำหน่ายแรงดันต่ำ มีการใช้กันอย่างแพร่หลายในภาคอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัย ซึ่งเป็นโซลูชันการกระจายสินค้าที่ปลอดภัย เชื่อถือได้ และยืดหยุ่น กล่องกระจายสินค้าผลิตจากวัสดุคุณภาพสูงและกระบวนการผลิตที่ทันสมัยทำให้มั่นใจในความทนทานและความน่าเชื่อถือ การออกแบบแบบแยกส่วนช่วยให้ติดตั้ง บำรุงรักษา และขยายได้ง่าย ทำให้เหมาะสำหรับความต้องการการกระจายแรงดันไฟฟ้าต่ำต่างๆ

คุณสมบัติผลิตภัณฑ์

ประสิทธิภาพด้านความปลอดภัย

เป็นไปตามมาตรฐานสากล (IEC 61439-1/2) เพื่อให้มั่นใจถึงความปลอดภัยทางไฟฟ้า
ติดตั้งอุปกรณ์ป้องกันหลายตัว เช่น ป้องกันการโอเวอร์โหลด ป้องกันการลัดวงจร และป้องกันการรั่วไหล ทำให้มั่นใจในการใช้งานอย่างปลอดภัย

ความน่าเชื่อถือสูง

ใช้วัสดุคุณภาพสูงและกระบวนการผลิตขั้นสูงเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว
ความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าที่ดีเยี่ยมช่วยให้การทำงานของระบบมีเสถียรภาพ

ง่ายต่อการบำรุงรักษา

ออกแบบโดยคำนึงถึงการบำรุงรักษาที่สะดวก ส่วนประกอบทั้งหมดเข้าถึงและเปลี่ยนได้ง่าย
ให้แผนผังสายไฟและฉลากที่ชัดเจน ช่วยให้ตรวจสอบและบำรุงรักษารายวันได้ง่าย

ความยืดหยุ่นและความสามารถในการขยาย

การออกแบบแบบแยกส่วนทำให้สามารถขยายและอัพเกรดระบบได้ตามต้องการ
รองรับวิธีการติดตั้งที่หลากหลาย เช่น ติดผนังและตั้งพื้น ปรับให้เข้ากับสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

การจัดการอัจฉริยะ

โมดูลตรวจสอบอัจฉริยะเสริมช่วยให้สามารถติดตามและจัดการระยะไกลได้
รองรับการรวบรวมและการวิเคราะห์ข้อมูล ช่วยให้ผู้ใช้เพิ่มประสิทธิภาพการจัดการพลังงานและปรับปรุงประสิทธิภาพการทำงานของระบบ

ประสิทธิภาพการใช้พลังงานและการคุ้มครองสิ่งแวดล้อม

ผลิตจากวัสดุที่เป็นมิตรต่อสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS ช่วยลดผลกระทบต่อสิ่งแวดล้อม
การออกแบบที่ปรับให้เหมาะสมช่วยปรับปรุงประสิทธิภาพการใช้พลังงาน และลดการใช้พลังงาน

ข้อมูลทางเทคนิค

ลักษณะทางไฟฟ้า
พิกัดกระแสสูงสุดใน (A)		เปิดการติดตั้ง				630A/1000A
		การติดตั้งแบบปกปิด				160
พิกัดแรงดันไฟฟ้าฉนวน Ui (V AC)		800
พิกัดแรงดันไฟฟ้า Ue (V AC)		400
พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp (kV)		8
ความถี่ fn (Hz)		50/60
พิกัดระยะเวลาอันสั้นสูงสุดทนกระแส Icw (kA/1s)		50
พิกัดสูงสุดที่ทนต่อกระแส Ipk (kA)		105
ลักษณะทางกล
รายการเคเบิล		บน/ล่าง
ระดับไอพี	เปิดการติดตั้ง	บน/ล่าง
	การติดตั้งแบบปกปิด	30/31/40/41/54
คลาส I

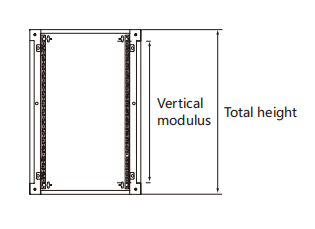

ขนาด (มม.)	module	9	13	17	21	25	29	33	36
	เปิดความสูง	500	700	900	1100	1300	1650	1850	2000
							(รวมฐาน)
	ความลึกของพื้นผิว	236 (ประตูทึบ ประตูโปร่งใส) /250 (ประตูเปิด) 306							506
	ความลึกที่ซ่อนอยู่	221					เลขที่
	ความกว้าง	600(ไอพี 30/31/40/41/54),600 300(ไอพี 30/40)							800
ประตูตู้	ประตูทึบ IP30/31/40/41/54	ใช่
	เปิดประตูได้ IP30/31/40/41	ใช่					เลขที่
	ประตูใส IP30/31/40/41/54	ใช่							เลขที่
มาตรฐานที่ใช้บังคับ
เกณฑ์การตรวจสอบการออกแบบ		กิกะไบต์/ที 7251.1 กิกะไบต์/ที 7251.2; IEC61439.1 IEC61439.2
มาตรฐานไอพี		IEC60529
มาตรฐานถังเปล่า		GB/T20641
สภาพแวดล้อม
การดำเนินการ		ในร่ม
ระดับความสูงสูงสุด (ม.)		2000
อุณหภูมิแวดล้อมเฉลี่ย (℃)		35
ระดับมลพิษ		3
อื่น
วัสดุของตู้		เหล็กแผ่นรีดเย็น
การฉีดพ่นเปลือก		ผงอีพอกซีเรซินฉีดพ่นด้วยไฟฟ้าสถิต
สี		RAL7035
