วิธีการคำนวณธนาคารตัวเก็บประจุที่ต้องการ?

I. คำจำกัดความ: โซลูชันพลังงานปฏิกิริยา

ธนาคาร ตัวเก็บประจุ (มักเรียกว่า เครื่องกำเนิด VAR แบบคงที่ SVG ที่ใช้งานอยู่ ) เป็นอุปกรณ์สำคัญสำหรับการเพิ่มประสิทธิภาพแหล่งจ่ายไฟและประสิทธิภาพของระบบไฟฟ้าโดยรวม ผลิตตามมาตรฐานคณะกรรมาธิการ Electrotechnical International ที่เข้มงวด IEC 62271 ประกอบด้วย เครื่องปฏิกรณ์ , ตัวเก็บ ประจุหลายตัว คอนโทรลเลอร์และอุปกรณ์ป้องกัน (ฟิวส์, เบรกเกอร์วงจร)

ฟังก์ชั่นหลัก? การชดเชยพลังงานปฏิกิริยา ธนาคารตัวเก็บประจุเก็บพลังงานไฟฟ้าในสนามไฟฟ้าสถิตและปล่อยกลับเข้าไปในระบบไฟฟ้าตามต้องการ ด้วยการเชื่อมต่อหน่วยเหล่านี้ควบคู่ไปกับแหล่งจ่ายไฟฟ้าธนาคารฉีด 'นำพลังงาน ' (KVAR) สิ่งนี้จะต่อต้านพลังงานปฏิกิริยา 'lagging ' โดยตรงโดยการรับภาระแบบอุปนัย (เช่นมอเตอร์และ หม้อแปลง ) ดังนั้น: ดังนั้น:

ii. การปรับขนาดธนาคารตัวเก็บประจุ: วิธีการคำนวณหลัก

1. วิธีที่ 1: ขึ้นอยู่กับปัจจัยพลังงานที่มีอยู่และเป้าหมาย (แนะนำมากที่สุด)

ข้อสังเกต: ค่าปัจจัยพลังงานทั่วไปคือ cosφ ₁ต้องเปลี่ยนเป็น tanφ₁

พารามิเตอร์ที่จำเป็น:

1) P (กำลังโหลดสูงสุดที่ใช้งานอยู่):

• พลังงานที่ใช้งานอยู่ที่บัสชดเชย (kW)

• ได้รับผ่าน: การวัดในสถานที่ (เครื่องวิเคราะห์พลังงาน) หรือการประมาณค่า: ความจุหม้อแปลง (KVA) ×ปัจจัยการโหลด (เช่น 1,000kVA × 0.75 = 750kW)

2) cosφ ₁ (ปัจจัยพลังงานที่มีอยู่):

• ปัจจัยพลังงานที่วัดได้ก่อนการชดเชย

3) C osφ ₂ (ปัจจัยกำลังไฟเป้าหมาย):

• ปัจจัยพลังงานที่ต้องการหลังจากการชดเชย

4) V (แรงดันไฟฟ้าของระบบ):

• แรงดันไฟฟ้าแบบสายสู่บรรทัดที่จุดติดตั้ง (เช่น 380V, 6kV, 10kV)


5) K (ปัจจัยด้านความปลอดภัยเป็นทางเลือก):

• แนะนำ 1.1–1.3 เพื่อครอบคลุม: (ความคลาดเคลื่อนการคำนวณการเติบโตของโหลดในอนาคตการย่อยสลายความจุและอื่น ๆ )


• การคำนวณเบื้องต้นอาจละเว้น ( k = 1 )

ธนาคารตัวเก็บประจุ

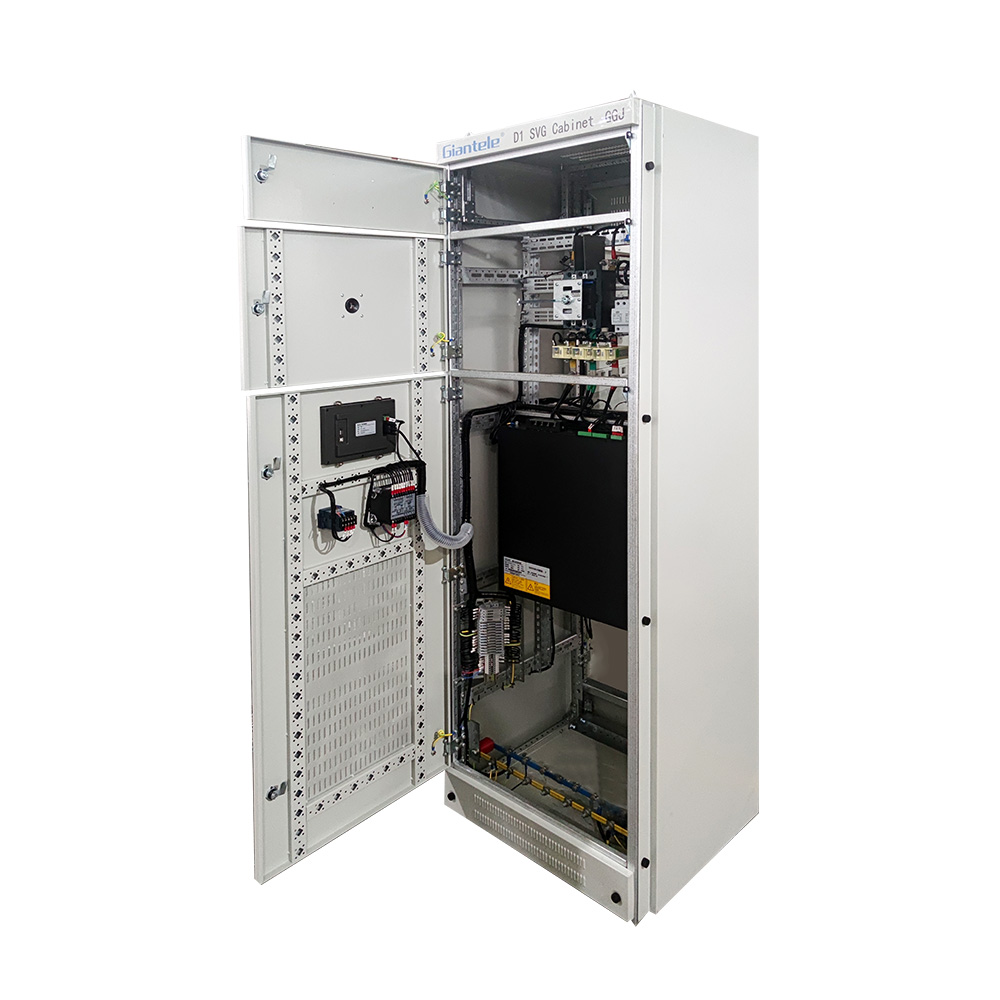

SVG Active Static Var Generator

2. วิธีที่ 2: การใช้การอ่านมิเตอร์พลังงาน (ค่าเฉลี่ยระยะยาว)

ขั้นตอน:

1) บันทึกในช่วงเวลา t (เช่นหนึ่งเดือน)

• พลังงานที่ใช้งานอยู่ W _P (kWh)

• พลังงานปฏิกิริยา w _q (kvarh)

2) คำนวณปัจจัยพลังงานเฉลี่ย:

3) ตั้งค่าปัจจัยพลังงานเป้าหมาย (cosφ ₂)

4) คำนวณพลังงานที่ใช้งานเฉลี่ย:

5) ใช้วิธีการ 1 สูตรด้วย p = pavg.

3. วิธีที่ 3: การประมาณค่าของหม้อแปลง (เชิงประจักษ์แม่นยำน้อยกว่า)

ข้อสังเกต: ค่าปัจจัยพลังงานทั่วไปคือ cos φ₁ ต้องเปลี่ยนเป็น sinφ₁

พารามิเตอร์ที่จำเป็น:

1) S (การจัดอันดับแหล่งพลังงาน):

• ความสามารถในการหม้อแปลง/เครื่องกำเนิดไฟฟ้า (KVA)




2) K _s (ปัจจัยโหลด):

• สูงสุด อัตราส่วนโหลด (กำลังโหลดจริง / s) โดยทั่วไป 0.6–0.9

3) cosφ ₁ (ปัจจัยพลังงานที่มีอยู่):

• ปัจจัยพลังงานที่วัดได้ก่อนการชดเชย

4) C osφ ₂ (ปัจจัยกำลังไฟเป้าหมาย):

• ปัจจัยพลังงานที่ต้องการหลังจากการชดเชย

*กฎง่ายๆของหัวแม่มือ (ถ้า k _s / cos φ₁ / cosφ ไม่ ₂ ทราบ): *

iii. บทสรุป

วิธีที่ 1 ให้ความแม่นยำสูงสุดสำหรับการปรับขนาดธนาคารตัวเก็บประจุและขอแนะนำอย่างยิ่งในกรณีที่เป็นไปได้ วิธีการที่ 2 และ 3 เสนอทางเลือกสำหรับสถานการณ์เฉพาะ แต่นำมาซึ่งความไม่แน่นอนที่มากขึ้น

สำหรับการสอบถามใด ๆ เกี่ยวกับการคำนวณการปรับขนาดของธนาคารตัวเก็บประจุโปรด ติดต่อทีมงานด้านวิศวกรรมของ เรา ผู้เชี่ยวชาญของเราจะส่งมอบโซลูชันการชดเชยที่ดีที่สุดและเป็นมืออาชีพที่สุดสำหรับการออกแบบระบบไฟฟ้าของคุณ
