APFC Panel: กำจัดค่าปรับปัจจัยกำลังและความสามารถของระบบปลดล็อค

I. ทำไมเราต้องใช้แผง APFC?

สิ่งอำนวยความสะดวกที่เกิดจาก ปัจจัยพลังงานต่ำ จะเผชิญกับผลกระทบที่มีค่าใช้จ่ายสูง: ค่าใช้จ่ายยูทิลิตี้ลงโทษ การสึกหรอแบบเร่งความเร็วใน สวิตช์ไฟฟ้า พลังงานที่สูญเปล่าและความสามารถของระบบที่ จำกัด ความไร้ประสิทธิภาพนี้จะช่วยลดความน่าเชื่อถือของอุปกรณ์และความเสี่ยงของอุปกรณ์ โซลูชันวิศวกรรมที่รวมอยู่ใน สวิตช์แรงดันไฟฟ้าต่ำ หรือ สวิตช์บอร์ด คือ แผง APFC (แผงการแก้ไขปัจจัยพลังงานอัตโนมัติ).

แผง APFC เป็น แผงไฟฟ้า ที่สร้างขึ้นเพื่อ การชดเชยพลังงานแบบปฏิกิริยา อัตโนมัติ ฟังก์ชั่นหลักของมันคือการตรวจสอบและแก้ไขอย่างต่อเนื่องรักษา ปัจจัยพลังงาน ที่ดีที่สุด (> 0.95) ผ่านการสลับอัจฉริยะของ ธนาคารตัวเก็บ ประจุ เทคโนโลยี นี้ การแก้ไขปัจจัยพลังงานอัตโนมัติ มีเป้าหมายโดยตรงกับภาระทางการเงินและการดำเนินงานที่เกิดจากภาระการอุปนัย

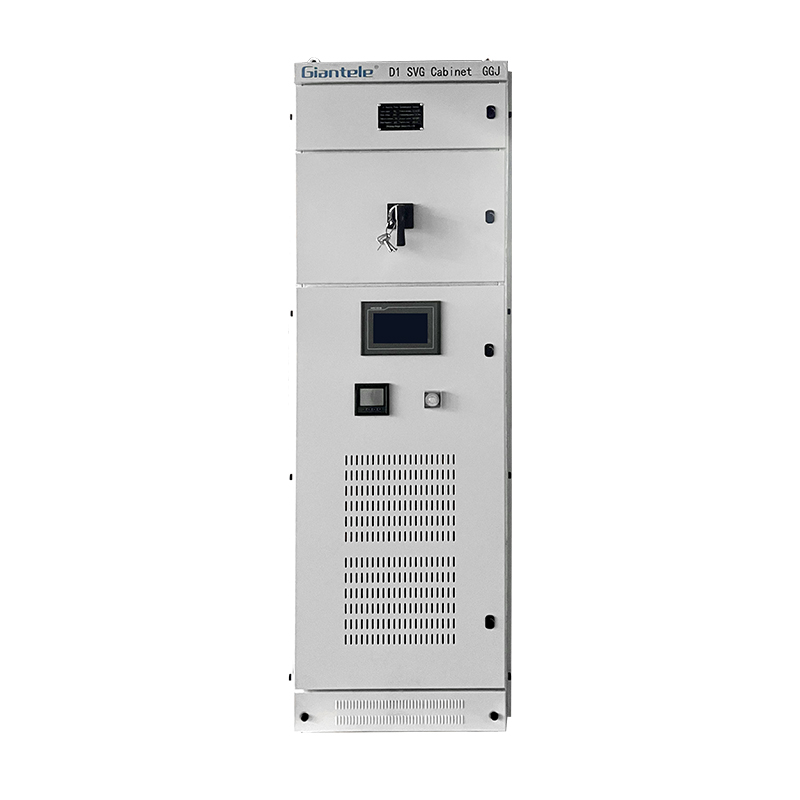

แผง APFC

แผง APFC

แผง APFC

ii. การเปิดผลที่ตามมาของปัจจัยพลังงานต่ำ

การละเว้นปัจจัยพลังงานต่ำรับประกันผลกระทบด้านลบต่อ สวิตช์ไฟฟ้า และบรรทัดล่างของคุณ:

1. การลงโทษปัจจัยพลังงานที่มีค่าใช้จ่ายสูง: สาธารณูปโภคกำหนดค่าใช้จ่ายที่สำคัญเมื่อปัจจัยพลังงานลดลงต่ำกว่าเกณฑ์สัญญา (โดยทั่วไปคือ 0.90-0.95) นี่คือค่าใช้จ่ายที่หลีกเลี่ยงได้บริสุทธิ์

2. ความสามารถในการสร้างโครงสร้างพื้นฐานไฟฟ้าที่สูญเปล่า: หม้อแปลง ไฟฟ้า PF ต่ำ สายเคเบิลเบรกเกอร์วงจรและสวิตช์ ภายใน แผงไฟฟ้า ของคุณ เพื่อส่งกระแสไฟฟ้ามากเกินไปสำหรับการทำงานจริงเดียวกัน สิ่งนี้นำไปสู่:

• 'เต็ม ' ระบบไม่สามารถเพิ่มโหลด: ความจุ สวิตช์แรงดันไฟฟ้าต่ำ ที่มีอยู่นั้น มีอยู่อย่างไม่มีประสิทธิภาพโดยการปิดกั้นการขยายตัวโดยไม่ต้องอัพเกรดราคาแพง

• การสูญเสียพลังงานของI²Rเพิ่มขึ้น: การไหลของกระแสไฟฟ้าที่สูงขึ้นทำให้เกิดการสร้างความร้อนอย่างมาก (การสูญเสียความต้านทาน) ในตัวนำและ ส่วนประกอบ สวิตช์ - การสูญเสีย kWh ที่คุณจ่ายไป

3. การย่อยสลายอุปกรณ์เร่งความเร็ว: กระแสไฟฟ้ามากเกินไปผ่าน สวิตช์ไฟฟ้า หม้อแปลงและสายเคเบิลทำให้เกิดความร้อนสูงเกินไปเพิ่มความเครียดจากความร้อนและอายุการใช้งานที่สั้นลง (ฉนวนกันความร้อน, หน้าสัมผัส, บัสบาร์) ของคุณ สวิตช์บอร์ด อายุก่อนกำหนด

4. แรงดันไฟฟ้าที่อาจเกิดขึ้น: ความไม่แน่นอนของแรงดันไฟฟ้าที่รุนแรงขึ้นที่ปลายการกระจายอาจส่งผลกระทบต่ออุปกรณ์ที่มีความละเอียดอ่อน

การใช้ แผง APFC สำหรับ การแก้ไขปัจจัยพลังงานอัตโนมัติ เป็นเส้นทางโดยตรงในการบรรเทาปัญหาที่มีราคาแพงเหล่านี้

iii. โซลูชันแผง APFC: การแก้ไขปัจจัยพลังงานอัตโนมัติทำงานอย่างไร

แผง APFC ดำเนินการ ชดเชยพลังงานปฏิกิริยา โดยใช้ ธนาคารตัวเก็บประจุ เพื่อจัดหาพลังงานปฏิกิริยา (KVAR) ที่นำพลังงานมาใช้โดยการดึงพลังงานปฏิกิริยาที่ดึงมาโดยโหลดอุปนัย (มอเตอร์, หม้อแปลง) การกระทำนี้บรรลุ การปรับปรุงปัจจัยพลังงาน ที่สำคัญ.

รวมอยู่ใน สวิตช์แรงดันไฟฟ้าต่ำ ของคุณ หรือเป็น ส่วนประกอบ สวิทช์บอร์ด แบบสแตนด์อโลน แผง APFC จะเป็นองค์ประกอบสำคัญ:

1. ตัวควบคุมอัจฉริยะ: การตรวจสอบสมอง ปัจจัยพลังงาน แบบเรียลไทม์ แรงดันไฟฟ้าและกระแสไฟฟ้า การคำนวณ ที่จำเป็น การชดเชยพลังงานปฏิกิริยา (KVAR)

2. ตัวเก็บประจุธนาคาร: กลุ่มตัวเก็บประจุ (KVAR ได้รับการจัดอันดับ) แหล่งที่มาของ การแก้ไขพลังงาน ที่ถูกต้อง.

3. อุปกรณ์สลับที่แม่นยำ (คอนแทคเตอร์/ไทริสเตอร์): ดำเนินการคำสั่งคอนโทรลเลอร์เพื่อสลับ ขั้นตอน ธนาคารตัวเก็บ ประจุเข้า/ออกจากวงจรภายใน แผงไฟฟ้า.

4. เครื่องปฏิกรณ์ที่ไม่เหมาะสม (จำเป็นสำหรับการบรรเทาฮาร์มอนิก): ปกป้อง ธนาคารตัวเก็บประจุ จากการโอเวอร์โหลดและป้องกันการกำทอนในสภาพแวดล้อมฮาร์มอนิก ที่ มี มลภาวะ.

5. การป้องกันที่ครอบคลุม: ฟิวส์, รีเลย์แรงดันไฟฟ้าเกิน/ ต่ำ.

6. อินเทอร์เฟซการตรวจสอบ: ให้การมองเห็นใน PF, แรงดันไฟฟ้า, กระแส ฯลฯ ที่ แผงไฟฟ้า.

การทำงานอัตโนมัติที่ไร้รอยต่อ:

1. ตรวจจับ: คอนโทรลเลอร์ระบุ ปัจจัยพลังงาน ที่เหมาะสมที่สุด.

2. คำนวณ: กำหนดการขาดดุล KVAR ที่แม่นยำซึ่งต้องการ การชดเชยพลังงานปฏิกิริยา.

3. คำสั่ง: สัญญาณ ธนาคารตัวเก็บประจุ เฉพาะ ขั้นตอน

4. เปิดใช้งาน: การสลับอุปกรณ์เพิ่มพลังตัวเก็บประจุที่ต้องการ

5. ถูกต้อง: กระแสนำกระแสไฟฟ้าที่เป็นกลางในปัจจุบัน การปรับปรุงการปรับปรุงปัจจัยพลังงาน.

6. การค้ำจุน: การปรับแบบเรียลไทม์อย่างต่อเนื่องผ่าน การแก้ไขปัจจัยพลังงานอัตโนมัติ ช่วยให้มั่นใจได้ถึงประสิทธิภาพของระบบที่ดีที่สุดโดยไม่ต้องป้อนข้อมูลด้วยตนเองภายใน สวิตช์บอร์ด และ สวิตช์ไฟฟ้า ของคุณ.

iv. ประโยชน์ที่ได้รับการพิสูจน์แล้วของการรวมกลุ่ม APFC

การติดตั้ง แผง APFC ให้ผลตอบแทนอย่างรวดเร็วจากการลงทุนและกำไรจากการดำเนินงาน:

• กำจัดค่าปรับปัจจัยพลังงานและลดค่าธรรมเนียมอุปสงค์: Slash ทันทีต้นทุนยูทิลิตี้ที่ไม่จำเป็น การแก้ไขปัจจัยพลังงานอัตโนมัติ กำหนดเป้าหมายไปที่การระบายน้ำทางการเงินรูท

• ลดการใช้พลังงาน: กระแสการดำเนินงานที่ลดลงอย่างมีนัยสำคัญลดการสูญเสียI²Rในการเดินสายและ สวิตช์ ทำให้การประหยัด KWH โดยตรง การปรับปรุงปัจจัยพลังงาน หมายถึงพลังงานที่สูญเปล่าน้อยลง

• เพิ่มความสามารถในการสร้างโครงสร้างพื้นฐานที่มีอยู่ให้สูงสุด: ลดพลังงานที่ชัดเจน (KVA) ปลดล็อกความจุแฝงใน หม้อแปลงสายเคเบิลสวิตช์แรงดันไฟฟ้าต่ำและสวิตช์บอร์ด ล่าช้าการอัพเกรดที่มีราคาแพง

• ยืดอายุการใช้งาน: กระแสที่ลดลงและอุณหภูมิลดความเครียดจากความร้อนบน สวิตช์ , หม้อแปลงและสายเคเบิล ความน่าเชื่อถือที่เพิ่มขึ้นช่วยลดค่าใช้จ่ายในการบำรุงรักษา

• ปรับปรุงโปรไฟล์แรงดันไฟฟ้า: ลดแรงดันไฟฟ้าลดลงที่เกิดจากกระแสปฏิกิริยาปรับปรุงคุณภาพพลังงานสำหรับโหลดที่ละเอียดอ่อนดาวน์สตรีม

• รับประกันการปฏิบัติตาม: ตรวจสอบให้แน่ใจว่าการยึดมั่นอย่างสม่ำเสมอกับคำสั่งปัจจัยพลังงานยูทิลิตี้ที่มี การชดเชยพลังงานปฏิกิริยา ที่เชื่อถือได้.

• การเพิ่มประสิทธิภาพการพัฒนาอย่างยั่งยืน: การสูญเสียระบบที่ลดลงมีส่วนช่วยลดปริมาณการปล่อยก๊าซคาร์บอนไดออกไซด์

V. พื้นที่แอปพลิเคชันที่สำคัญต้องใช้แผง APFC

แผง APFC มีความสำคัญทุกที่

• การผลิตอุตสาหกรรม: สิ่งอำนวยความสะดวกที่มีมอเตอร์ (ปั๊ม, พัดลม, คอมเพรสเซอร์, ซีเอ็นซี), การเชื่อม, เครื่องทำความร้อนอุปนัยขนาดใหญ่, เครื่องอัดปั๊ม

• อาคารพาณิชย์: คอมเพล็กซ์ขนาดใหญ่ที่มี HVAC กลาง, แสงฟลูออเรสเซนต์/LED ที่กว้างขวาง (บัลลาสต์), ปั๊ม, ลิฟต์, ห้องครัวเชิงพาณิชย์

• โครงสร้างพื้นฐาน: สถานีปั๊มน้ำ/น้ำเสียระบบระบายอากาศขนาดใหญ่

• สภาพแวดล้อมที่สำคัญ: ศูนย์ข้อมูล (ระบบ UPS, การระบายความร้อน), โรงพยาบาลที่ต้องการ สวิตช์สวิตช์ และ สวิตช์ บอร์ด ที่เชื่อถือได้

• อุตสาหกรรมหนัก: น้ำมันและก๊าซการขุดโรงงานเครื่องจักรกลหนัก

• ไซต์ใด ๆ ที่ประสบ: บทลงโทษ PF เกี่ยวกับตั๋วเงิน, การสูญเสียพลังงานที่ไม่ได้อธิบายสูง, หม้อแปลงไฟฟ้าร้อน/สายเคเบิลหรือความสามารถที่ จำกัด ใน โครงสร้างพื้นฐาน แผงไฟฟ้า ของพวกเขา

VI. สรุป: การลงทุนที่สำคัญในประสิทธิภาพทางไฟฟ้า

แผง APFC ไม่ใช่ความหรูหรา มันเป็น เทคโนโลยี การแก้ไขปัจจัยพลังงาน พื้นฐาน ที่สำคัญสำหรับประสิทธิภาพทางไฟฟ้าและการจัดการต้นทุนที่ทันสมัย มันช่วยลดความเครียดทางการเงินและอุปกรณ์ที่กำหนดโดยปัจจัยพลังงานต่ำผ่าน การชดเชยพลังงานแบบปฏิกิริยา อัตโนมัติที่แม่นยำ โดยใช้ ธนาคารตัวเก็บประจุ ที่ควบคุมได้.

การบรรลุผลลัพธ์ที่ดีที่สุดนั้นต้องใช้ความเชี่ยวชาญ: การวิเคราะห์ ปัจจัยพลังงาน ที่แม่นยำการปรับขนาด ธนาคารตัวเก็บประจุ ที่แม่นยำ และการกำหนดค่าขั้นตอนการประเมินฮาร์มอนิกสำหรับการเลือกเครื่องปฏิกรณ์คุณภาพส่วนประกอบที่แข็งแกร่งและการรวมเข้ากับ สภาพแวดล้อม สวิตช์ / สวิตช์บอร์ด แรงดันไฟฟ้าต่ำ
