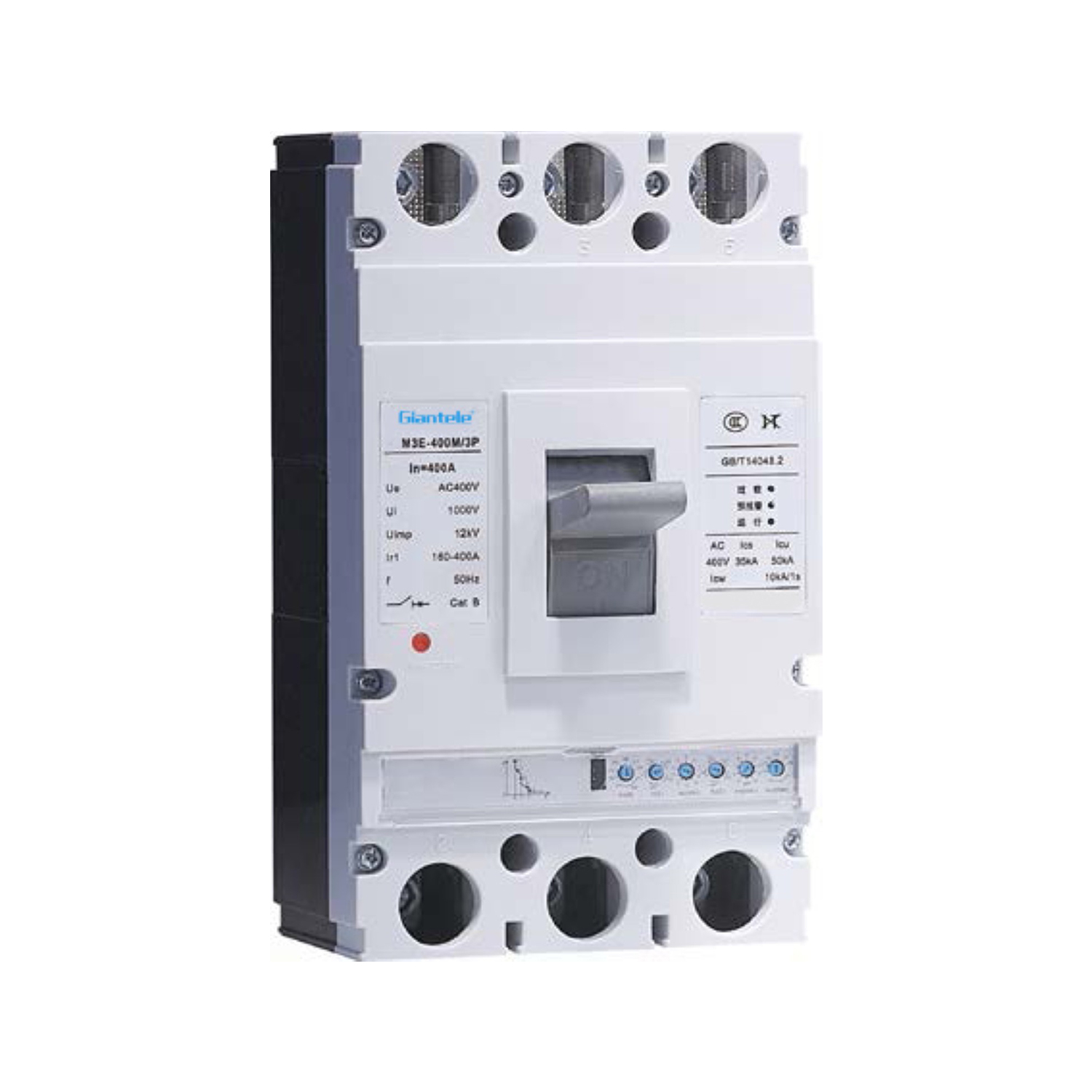

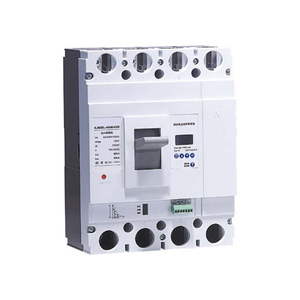

GTM3E
Giantele
380V, 400V, 440V
16-800A
1pcs
3/4
ภาพรวม
เคสตัวขึ้นรูปแบบเบรกเกอร์วงจรปัจจุบัน (ต่อไปนี้เรียกว่าเบรกเกอร์วงจรที่ใช้งานอยู่ในปัจจุบัน) เหมาะสำหรับ AC 50Hz แรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงถึง 400V ในวงจรที่มีกระแสไฟฟ้าจาก 16A ถึง 800A ฟังก์ชั่นหลักของมันคือการให้การป้องกันการสัมผัสทางอ้อมจากการกระแทกไฟฟ้าที่ร้ายแรงถึงผู้ป่วย เบรกเกอร์วงจรที่ใช้งานอยู่ในปัจจุบันที่มีกระแสการทำงานที่เหลืออยู่ไม่เกิน 30mA ยังสามารถใช้เป็นการป้องกันเพิ่มเติมสำหรับการติดต่อโดยตรงเมื่อมาตรการป้องกันอื่น ๆ ล้มเหลว แต่ไม่สามารถใช้เป็นการป้องกันการสัมผัสโดยตรงเพียงอย่างเดียว ในขณะเดียวกันก็สามารถใช้เพื่อป้องกันไฟไหม้ไฟฟ้าที่เกิดจากกระแสความผิดพลาดในการติดต่อ นอกจากนี้ยังสามารถใช้เพื่อป้องกันวงจรจากโอเวอร์โหลดและลัดวงจรและเป็นการสลับวงจรไม่บ่อยนัก
คุณสมบัติของผลิตภัณฑ์
ด้วยการป้องกันแบบสามขั้นตอน (LSI) ที่มี การปรับเปลี่ยนที่ปรับได้ในปัจจุบันและเวลาการดำเนินการด้วยตนเอง: ให้การปรับเป็นเวลานาน (L), ระยะเวลาสั้น ๆ , และ การป้องกันทันที (i) ด้วย การตั้งค่าการกระตุ้นและเวลาที่กำหนดค่าได้ซึ่งขับเคลื่อนโดยแหล่งที่มาของตัวเอง
ผู้ใช้สามารถตั้งค่าและปรับหน่วยการเดินทางตาม ข้อกำหนดปัจจุบันโหลด: อนุญาตให้ผู้ใช้กำหนดค่าการตั้งค่าหน่วยการเดินทางตาม ความต้องการของ โหลดเฉพาะ
ด้วยตัวบ่งชี้ก่อนการติดต่อและการบ่งชี้เกินพิกัด: ติดตั้งฟังก์ชั่นเตือนล่วงหน้าก่อนการรับสัญญาณและ ตัวบ่งชี้โอเวอร์โหลด ที่ชัดเจน
คุณสมบัติโหมดการป้องกันอัคคีภัยที่ทริกเกอร์ทริกเกอร์การเตือนภัย โดยไม่ต้องสะดุด: รวมถึงฟังก์ชั่นเฉพาะสำหรับแอปพลิเคชันบริการดับเพลิงที่ สภาพการโอเวอร์โหลดเปิดใช้งานการเตือนภัยโดยไม่ทำให้เบรกเกอร์เดินทาง
เครื่องทดสอบเฉพาะมือถือมีไว้เพื่อความสะดวกของผู้ใช้ใน การตรวจจับพารามิเตอร์เบรกเกอร์วงจร: มาพร้อมกับเครื่องทดสอบพิเศษแบบพกพาเพื่ออำนวยความสะดวกใน การตรวจสอบและตรวจสอบพารามิเตอร์เบรกเกอร์วงจรสำหรับผู้ใช้
สภาพแวดล้อมการทำงานที่เกี่ยวข้องและเงื่อนไขการติดตั้ง:
ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร
อุณหภูมิอากาศโดยรอบจะต้องไม่เกิน +40 ° C และจะ ต้องต่ำกว่า -5 ° C โดยมีค่าเฉลี่ย 24 ชั่วโมงไม่เกิน 35 ° C (เว้นแต่จะระบุไว้เป็นอย่างอื่นในคำสั่งพิเศษ)
ความชื้นในอากาศที่ติดตั้งจะต้องไม่ เกิน 50% ที่อุณหภูมิสูงสุดที่ +40 ° C ที่อุณหภูมิต่ำกว่า ความชื้นสัมพัทธ์ที่สูงขึ้นจะอนุญาตเช่นมากถึง 90% ที่ 20 ° C มาตรการ พิเศษ จะต้องดำเนินการกับการควบแน่นเป็นครั้งคราวเนื่องจาก การเปลี่ยนแปลง ของอุณหภูมิ
สำหรับเบรกเกอร์วงจรเขตร้อนความชื้นอากาศสัมพัทธ์ จะต้องไม่เกิน 95% ที่± 25 ° C
ระดับมลพิษ: ระดับ 3
หมวดหมู่การติดตั้งของวงจรหลักของเบรกเกอร์ เป็นหมวดหมู่ III ในขณะที่วงจรเสริมและวงจรควบคุมที่ไม่ได้ เชื่อมต่อกับวงจรหลักคือหมวดหมู่ II
เบรกเกอร์วงจรเขตร้อนจะต้องทนต่อผลกระทบของ ความชื้นหมอกเกลือและเชื้อรา
เบรกเกอร์จะต้องติดตั้งในสถานที่ที่ปราศจากอันตรายจาก การระเบิดฝุ่นนำไฟฟ้าและเงื่อนไขที่อาจกัดกร่อนโลหะ หรือก่อให้เกิดความเสียหายของฉนวน
จะต้องติดตั้งในสถานที่โดยไม่ต้องมีฝนหรือ หิมะ
เบรกเกอร์จะต้องติดตั้งตาม คู่มือการใช้งานของผลิตภัณฑ์
ภาพรวม
เคสตัวขึ้นรูปแบบเบรกเกอร์วงจรปัจจุบัน (ต่อไปนี้เรียกว่าเบรกเกอร์วงจรที่ใช้งานอยู่ในปัจจุบัน) เหมาะสำหรับ AC 50Hz แรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงถึง 400V ในวงจรที่มีกระแสไฟฟ้าจาก 16A ถึง 800A ฟังก์ชั่นหลักของมันคือการให้การป้องกันการสัมผัสทางอ้อมจากการกระแทกไฟฟ้าที่ร้ายแรงถึงผู้ป่วย เบรกเกอร์วงจรที่ใช้งานอยู่ในปัจจุบันที่มีกระแสการทำงานที่เหลืออยู่ไม่เกิน 30mA ยังสามารถใช้เป็นการป้องกันเพิ่มเติมสำหรับการติดต่อโดยตรงเมื่อมาตรการป้องกันอื่น ๆ ล้มเหลว แต่ไม่สามารถใช้เป็นการป้องกันการสัมผัสโดยตรงเพียงอย่างเดียว ในขณะเดียวกันก็สามารถใช้เพื่อป้องกันไฟไหม้ไฟฟ้าที่เกิดจากกระแสความผิดพลาดในการติดต่อ นอกจากนี้ยังสามารถใช้เพื่อป้องกันวงจรจากโอเวอร์โหลดและลัดวงจรและเป็นการสลับวงจรไม่บ่อยนัก
คุณสมบัติของผลิตภัณฑ์
ด้วยการป้องกันแบบสามขั้นตอน (LSI) ที่มี การปรับเปลี่ยนที่ปรับได้ในปัจจุบันและเวลาการดำเนินการด้วยตนเอง: ให้การปรับเป็นเวลานาน (L), ระยะเวลาสั้น ๆ , และ การป้องกันทันที (i) ด้วย การตั้งค่าการกระตุ้นและเวลาที่กำหนดค่าได้ซึ่งขับเคลื่อนโดยแหล่งที่มาของตัวเอง
ผู้ใช้สามารถตั้งค่าและปรับหน่วยการเดินทางตาม ข้อกำหนดปัจจุบันโหลด: อนุญาตให้ผู้ใช้กำหนดค่าการตั้งค่าหน่วยการเดินทางตาม ความต้องการของ โหลดเฉพาะ
ด้วยตัวบ่งชี้ก่อนการติดต่อและการบ่งชี้เกินพิกัด: ติดตั้งฟังก์ชั่นเตือนล่วงหน้าก่อนการรับสัญญาณและ ตัวบ่งชี้โอเวอร์โหลด ที่ชัดเจน
คุณสมบัติโหมดการป้องกันอัคคีภัยที่ทริกเกอร์ทริกเกอร์การเตือนภัย โดยไม่ต้องสะดุด: รวมถึงฟังก์ชั่นเฉพาะสำหรับแอปพลิเคชันบริการดับเพลิงที่ สภาพการโอเวอร์โหลดเปิดใช้งานการเตือนภัยโดยไม่ทำให้เบรกเกอร์เดินทาง
เครื่องทดสอบเฉพาะมือถือมีไว้เพื่อความสะดวกของผู้ใช้ใน การตรวจจับพารามิเตอร์เบรกเกอร์วงจร: มาพร้อมกับเครื่องทดสอบพิเศษแบบพกพาเพื่ออำนวยความสะดวกใน การตรวจสอบและตรวจสอบพารามิเตอร์เบรกเกอร์วงจรสำหรับผู้ใช้
สภาพแวดล้อมการทำงานที่เกี่ยวข้องและเงื่อนไขการติดตั้ง:
ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร
อุณหภูมิอากาศโดยรอบจะต้องไม่เกิน +40 ° C และจะ ต้องต่ำกว่า -5 ° C โดยมีค่าเฉลี่ย 24 ชั่วโมงไม่เกิน 35 ° C (เว้นแต่จะระบุไว้เป็นอย่างอื่นในคำสั่งพิเศษ)
ความชื้นในอากาศที่ติดตั้งจะต้องไม่ เกิน 50% ที่อุณหภูมิสูงสุดที่ +40 ° C ที่อุณหภูมิต่ำกว่า ความชื้นสัมพัทธ์ที่สูงขึ้นจะอนุญาตเช่นมากถึง 90% ที่ 20 ° C มาตรการ พิเศษ จะต้องดำเนินการกับการควบแน่นเป็นครั้งคราวเนื่องจาก การเปลี่ยนแปลง ของอุณหภูมิ
สำหรับเบรกเกอร์วงจรเขตร้อนความชื้นอากาศสัมพัทธ์ จะต้องไม่เกิน 95% ที่± 25 ° C
ระดับมลพิษ: ระดับ 3
หมวดหมู่การติดตั้งของวงจรหลักของเบรกเกอร์ เป็นหมวดหมู่ III ในขณะที่วงจรเสริมและวงจรควบคุมที่ไม่ได้ เชื่อมต่อกับวงจรหลักคือหมวดหมู่ II
เบรกเกอร์วงจรเขตร้อนจะต้องทนต่อผลกระทบของ ความชื้นหมอกเกลือและเชื้อรา
เบรกเกอร์จะต้องติดตั้งในสถานที่ที่ปราศจากอันตรายจาก การระเบิดฝุ่นนำไฟฟ้าและเงื่อนไขที่อาจกัดกร่อนโลหะ หรือก่อให้เกิดความเสียหายของฉนวน
จะต้องติดตั้งในสถานที่โดยไม่ต้องมีฝนหรือ หิมะ
เบรกเกอร์จะต้องติดตั้งตาม คู่มือการใช้งานของผลิตภัณฑ์

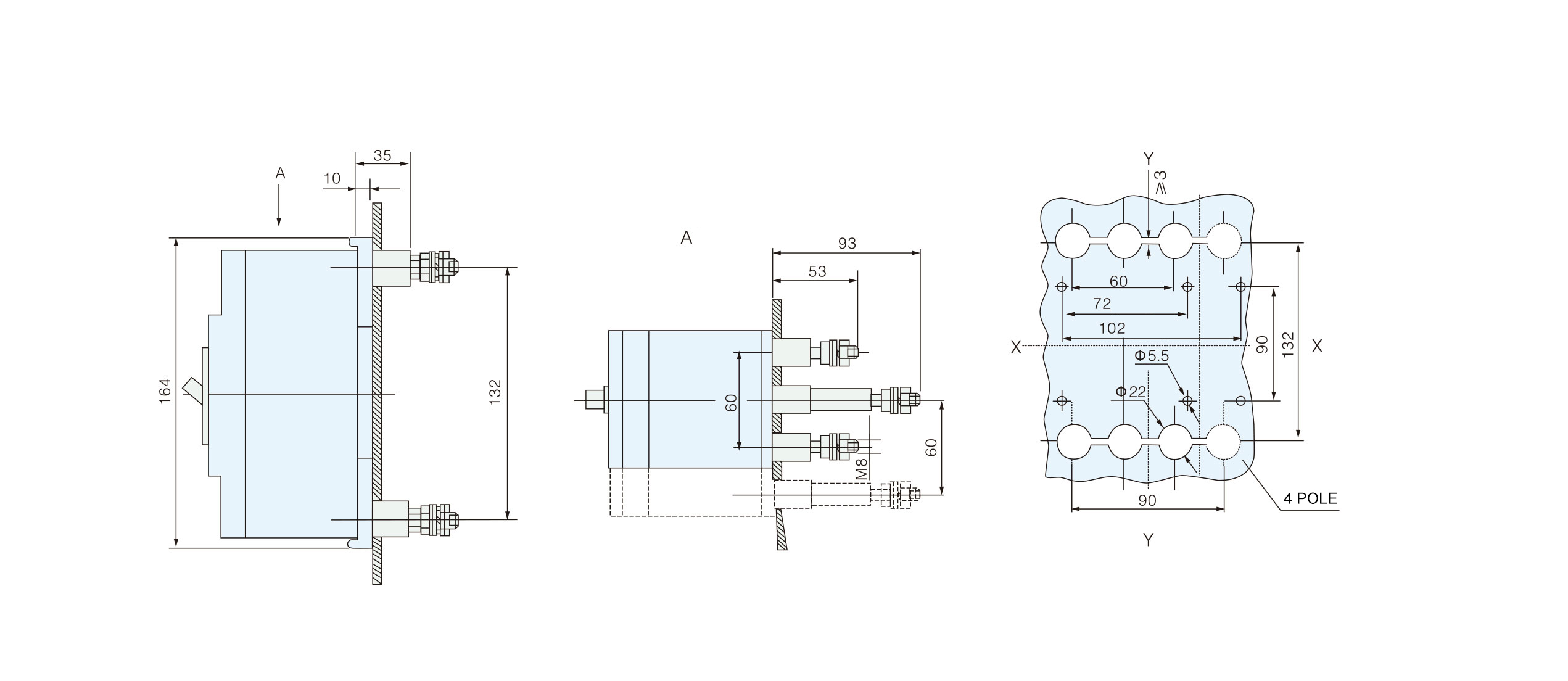

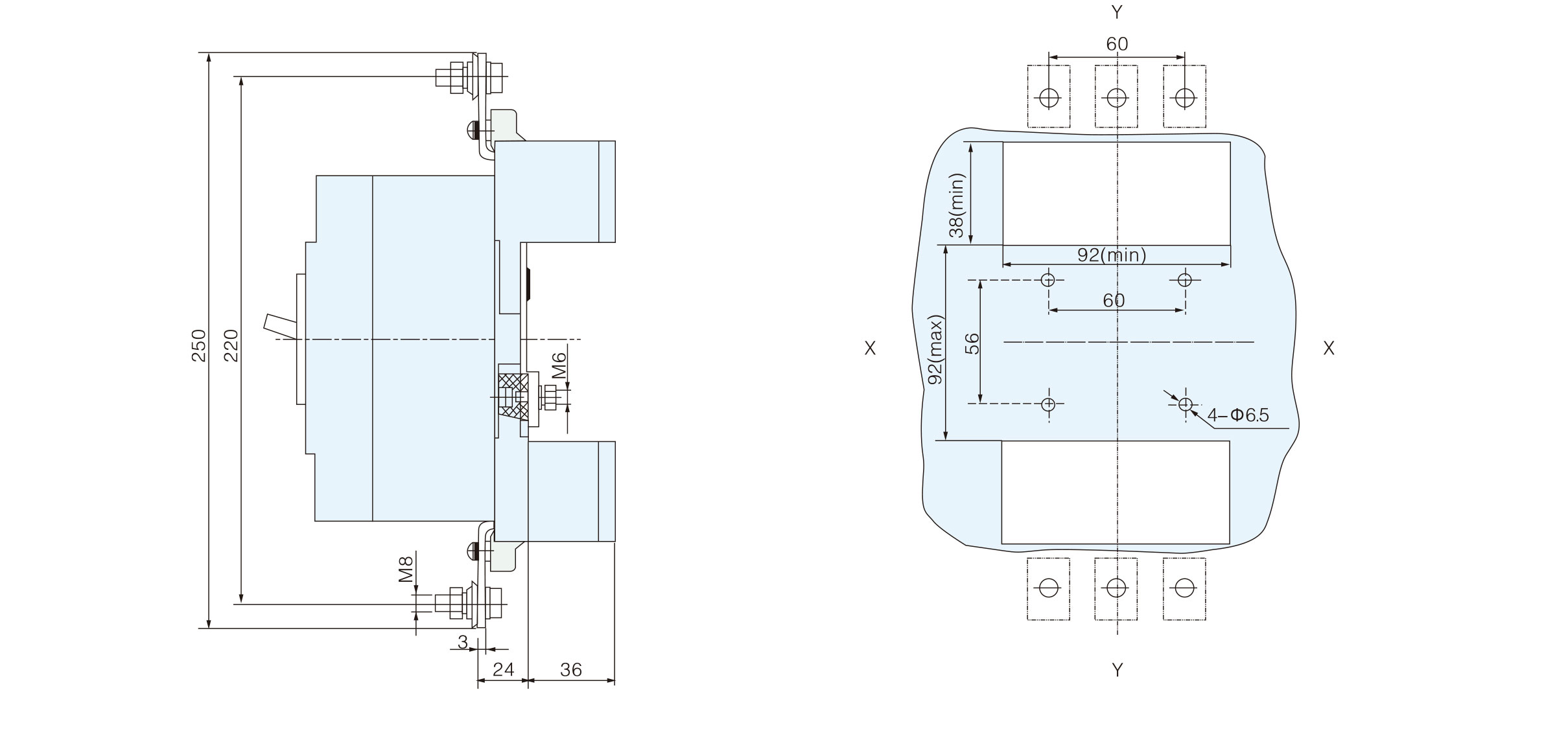

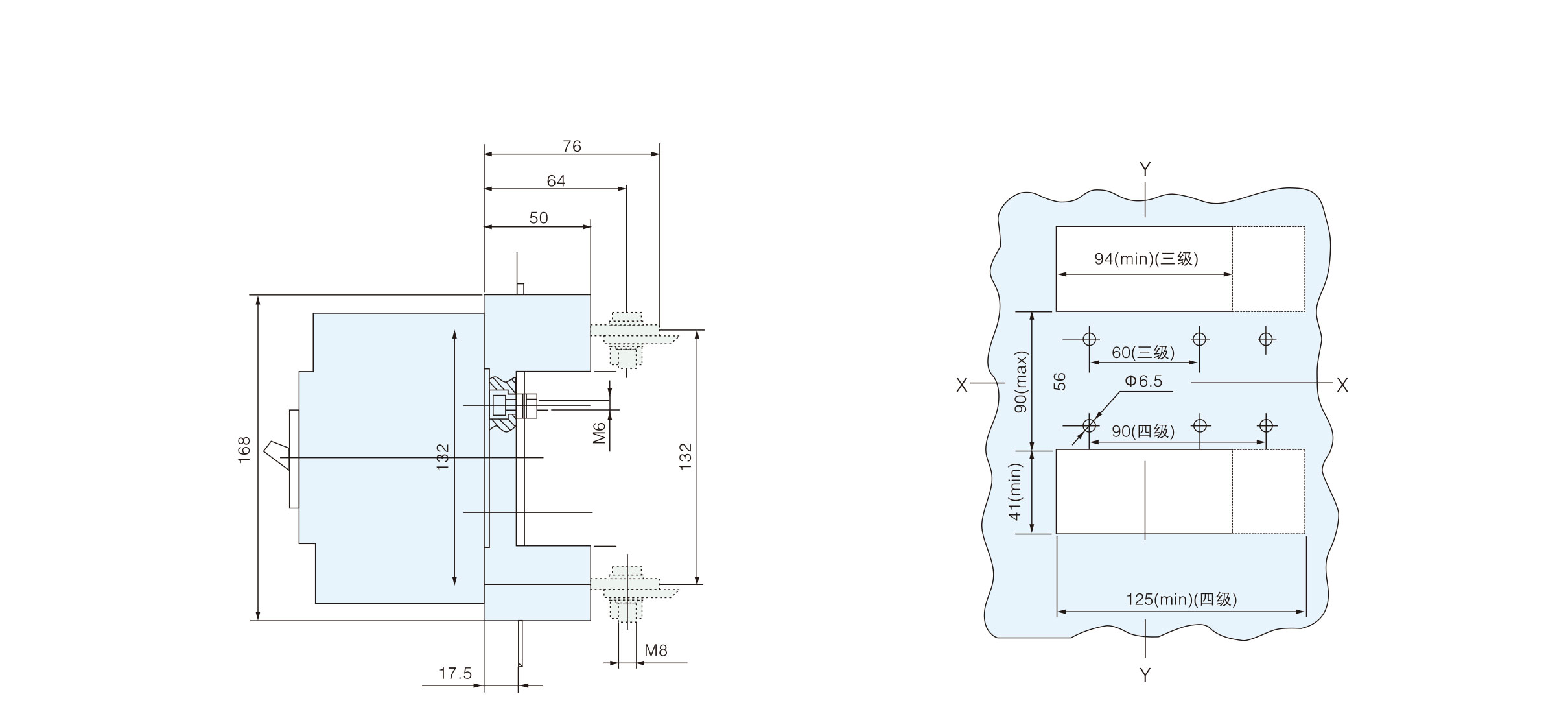

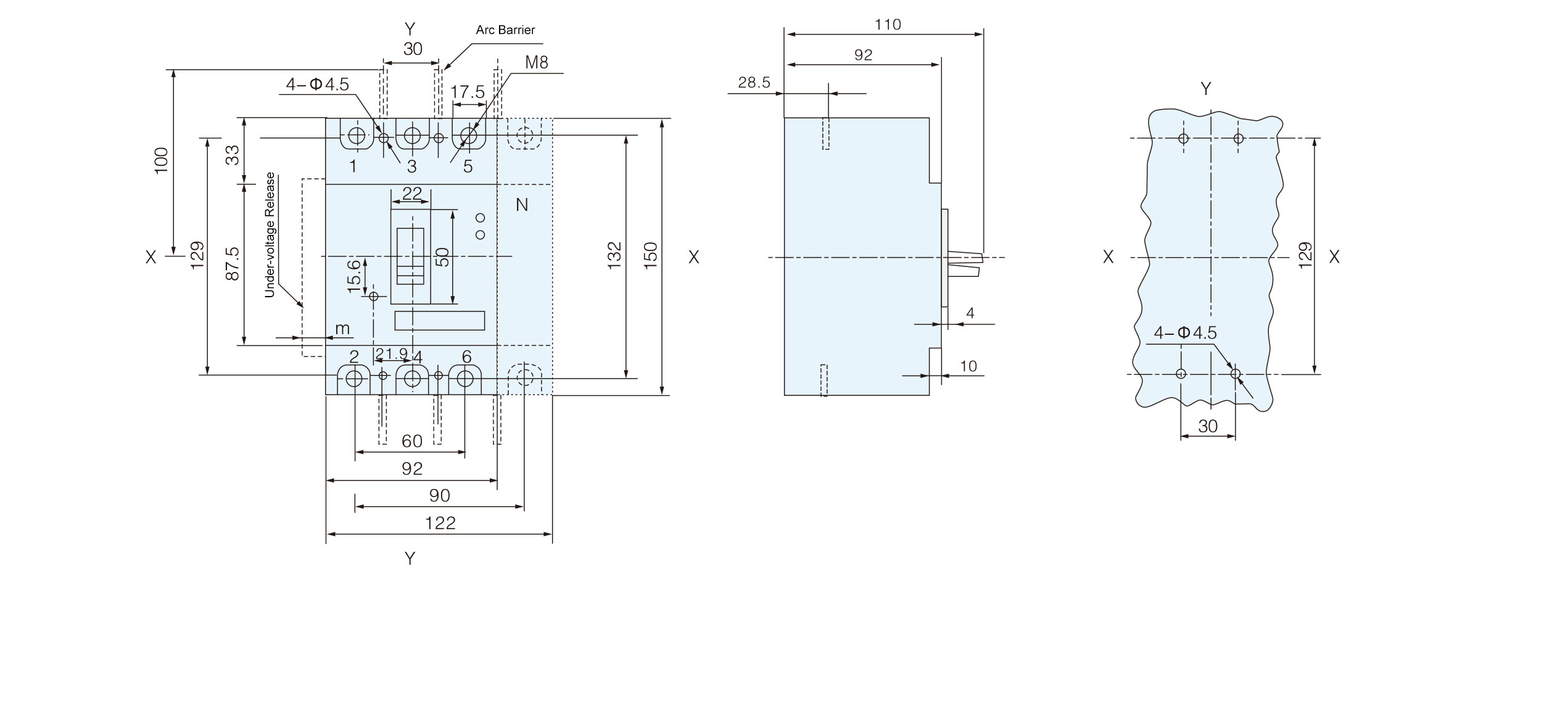

Hstand ปัจจุบัน LCW (KA) 1S
| แบบอย่าง | KJM3E-125 | KJM3E-2550 | KJM3E-400 | KJM3E-630 | KJM3E-800 | |||||||
| เฟรม ปัจจุบัน INM (V) | 125 | 250 | 400 | 630 | 800 | |||||||
| ระดับความสามารถ ในการทำลาย | M | H | M | H | M | H | M | H | M | H | ||
| จัดอันดับ currentlr1 (a) | 32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100) | 225 (100,125, 140,160,180,200, 225) | 400 (200,225,250 280,315, 350,400) | 630 (400,420,440 460,500,530,560 600,630) | 800 (630,640,660 680,700,720,740 760,780,800) | |||||||
| จำนวน เสา | 3 | 3 | 3 | 3 | 3 | |||||||
| ระดับฉนวนกัน ความร้อนแรงดันไฟฟ้า UI (V) | 800 | |||||||||||
| คะแนน แรงดันไฟฟ้าในการดำเนินงาน UE (V) | 400 | |||||||||||
| อันดับ Impulse ทนต่อแรงดันไฟฟ้า UIMP (V) | 8000 | |||||||||||
| ให้คะแนน ความสามารถในการทำลายวงจรลัดวงจร Ultimate LCU (KA) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 75 | 100 | ||
| การจัดอันดับ ความสามารถในการลัดวงจรของการลัดวงจร LCS (KA) | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 50 | 65 | ||
| ให้คะแนน การลัดวงจรในการดำเนินงาน | 5 | 8 | 10 | |||||||||
| ใช้ หมวดหมู่ | A | A | B | B | B | |||||||
| ระยะ ทาง (มม.) | ≯50 | ≯100 | ||||||||||
| ผลการดำเนินงาน | Power on (เวลา) | 1500 | 1000 | 1000 | 1000 | 500 | ||||||
| ไม่มีพลังงาน (เวลา) | 8500 | 7000 | 4000 | 4000 | 2500 | |||||||
| แบบอย่าง | ปัจจุบัน (a) | การสูญเสียพลังงานสามเฟสทั้งหมด | |
| สายไฟด้านหน้าและด้านหลัง | ปลั๊กอิน | ||
| KJM3E-125 | 100 | 35 | 40 |
| KJM3E-2550 | 225 | 62 | 70 |
| KJM3E-400 | 400 | 115 | 125 |
| KJM3E-630 | 630 | 190 | 210 |
| KJM3E-800 | 800 | 262 | 294 |
ปัจจัยที่ลดลงเมื่ออุณหภูมิโดยรอบเปลี่ยนแปลง
| แบบอย่าง | +40 ℃ | +45 ℃ | +50 ℃ | +55 ℃ | +60 ℃ |
| KJM3E-125 | 1ln | 0.95ln | 0.89ln | 0.84ln | 0.76ln |
| KJM3E-2550 | 1ln | 0.96ln | 0.91ln | 0.87ln | 0.82ln |
| KJM3E-400 | 1ln | 0.94ln | 0.87ln | 0.81ln | 0.73ln |
| KJM3E-630 | 1ln | 0.91ln | 0.85ln | 0.80ln | 0.74ln |
| KJM3E-800 | 1ln | 0.881ln | 0.83ln | 0.79ln | 0.76ln |
หมายเหตุ: ปัจจัยด้านข้างต้นทั้งหมดถูกวัดภายใต้กระแสที่กำหนดของเฟรม
ลักษณะการกระทำแบบผกผันที่เกิดขึ้นนาน
| ปัจจุบัน | เวลาดำเนินการ | |||||||||
| การกระจายพลังงาน | 1.05LR1 | 2Hno Action ภายใน | ||||||||
| 1.3lr1 | ≤1h การกระทำ | |||||||||
| 2lr1 | การตั้ง เวลา T1 (s) | inm = 100,225a | inm = 400,630,800A | |||||||
| 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |||
| การป้องกันมอเตอร์ | 1.05LR1 | 2Hno Action ภายใน | ||||||||
| 1.2lr1 | ≤ 1haction | |||||||||
| 1.5LR1 | เวลา ดำเนินการ T1 (s) | inm = 100,225a | inm = 400,630A | |||||||
| 21.3 | 107 | 142 | 178 | 21.3 | 107 | 178 | 267 | |||
| 2lr1 | เวลา ดำเนินการ T1 (s) | 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |
| 7.2lr | การตั้ง ค่า timet1 (s) | 0.93 | 4.63 | 6.17 | 7.72 | 0.93 | 4.63 | 7.72 | 11.6 | |
บันทึก:
1. การโหลดเวลาแอ็คชั่น I 2T1 = (2LR1) 2T1 (1.2IR≤ 1
2. ความทนทานต่อเวลาในการดำเนินการคือ± 20%;
3. เวลาผลตอบแทนไม่น้อยกว่าเวลาดำเนินการ 70%
กระแสสั้น ๆ ในระยะเวลาสั้น ๆ
| ปัจจุบัน | เวลา ดำเนินการ | |||||
| IR2≤1≤1.5LR2 | ขีด จำกัด เวลาผกผัน | l 2t1 = (1.5lr1) 2t2 | ||||
| 1.5LR2≤1≤ IR3 | การตั้งค่า timet2 (s) | 0.06 | 0.1 | 0.2 | 0.3 | |
| (หมายเหตุ: ความอดทนของการกระทำแบบผกผันคือ ± 20%) | จำกัด เวลา | ความอดทน | ± 0.02 | ± 0.03 | ± 0.04 | ± 0.06 |
| เวลากลับ | 0.14 | 0.21 | ||||
Hstand ปัจจุบัน LCW (KA) 1S
| แบบอย่าง | KJM3E-125 | KJM3E-2550 | KJM3E-400 | KJM3E-630 | KJM3E-800 | |||||||
| เฟรม ปัจจุบัน INM (V) | 125 | 250 | 400 | 630 | 800 | |||||||
| ระดับความสามารถ ในการทำลาย | M | H | M | H | M | H | M | H | M | H | ||
| จัดอันดับ currentlr1 (a) | 32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100) | 225 (100,125, 140,160,180,200, 225) | 400 (200,225,250 280,315, 350,400) | 630 (400,420,440 460,500,530,560 600,630) | 800 (630,640,660 680,700,720,740 760,780,800) | |||||||
| จำนวน เสา | 3 | 3 | 3 | 3 | 3 | |||||||
| ระดับฉนวนกัน ความร้อนแรงดันไฟฟ้า UI (V) | 800 | |||||||||||
| คะแนน แรงดันไฟฟ้าในการดำเนินงาน UE (V) | 400 | |||||||||||
| อันดับ Impulse ทนต่อแรงดันไฟฟ้า UIMP (V) | 8000 | |||||||||||
| ให้คะแนน ความสามารถในการทำลายวงจรลัดวงจร Ultimate LCU (KA) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 75 | 100 | ||
| การจัดอันดับ ความสามารถในการลัดวงจรของการลัดวงจร LCS (KA) | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 50 | 65 | ||
| ให้คะแนน การลัดวงจรในการดำเนินงาน | 5 | 8 | 10 | |||||||||
| ใช้ หมวดหมู่ | A | A | B | B | B | |||||||
| ระยะ ทาง (มม.) | ≯50 | ≯100 | ||||||||||
| ผลการดำเนินงาน | Power on (เวลา) | 1500 | 1000 | 1000 | 1000 | 500 | ||||||
| ไม่มีพลังงาน (เวลา) | 8500 | 7000 | 4000 | 4000 | 2500 | |||||||
| แบบอย่าง | ปัจจุบัน (a) | การสูญเสียพลังงานสามเฟสทั้งหมด | |
| สายไฟด้านหน้าและด้านหลัง | ปลั๊กอิน | ||
| KJM3E-125 | 100 | 35 | 40 |
| KJM3E-2550 | 225 | 62 | 70 |
| KJM3E-400 | 400 | 115 | 125 |
| KJM3E-630 | 630 | 190 | 210 |
| KJM3E-800 | 800 | 262 | 294 |
ปัจจัยที่ลดลงเมื่ออุณหภูมิโดยรอบเปลี่ยนแปลง
| แบบอย่าง | +40 ℃ | +45 ℃ | +50 ℃ | +55 ℃ | +60 ℃ |
| KJM3E-125 | 1ln | 0.95ln | 0.89ln | 0.84ln | 0.76ln |
| KJM3E-2550 | 1ln | 0.96ln | 0.91ln | 0.87ln | 0.82ln |
| KJM3E-400 | 1ln | 0.94ln | 0.87ln | 0.81ln | 0.73ln |
| KJM3E-630 | 1ln | 0.91ln | 0.85ln | 0.80ln | 0.74ln |
| KJM3E-800 | 1ln | 0.881ln | 0.83ln | 0.79ln | 0.76ln |
หมายเหตุ: ปัจจัยด้านข้างต้นทั้งหมดถูกวัดภายใต้กระแสที่กำหนดของเฟรม
ลักษณะการกระทำแบบผกผันที่เกิดขึ้นนาน
| ปัจจุบัน | เวลาดำเนินการ | |||||||||
| การกระจายพลังงาน | 1.05LR1 | 2Hno Action ภายใน | ||||||||
| 1.3lr1 | ≤1h การกระทำ | |||||||||
| 2lr1 | การตั้ง เวลา T1 (s) | inm = 100,225a | inm = 400,630,800A | |||||||
| 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |||
| การป้องกันมอเตอร์ | 1.05LR1 | 2Hno Action ภายใน | ||||||||
| 1.2lr1 | ≤ 1haction | |||||||||
| 1.5LR1 | เวลา ดำเนินการ T1 (s) | inm = 100,225a | inm = 400,630A | |||||||
| 21.3 | 107 | 142 | 178 | 21.3 | 107 | 178 | 267 | |||
| 2lr1 | เวลา ดำเนินการ T1 (s) | 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |
| 7.2lr | การตั้ง ค่า timet1 (s) | 0.93 | 4.63 | 6.17 | 7.72 | 0.93 | 4.63 | 7.72 | 11.6 | |
บันทึก:
1. การโหลดเวลาแอ็คชั่น I 2T1 = (2LR1) 2T1 (1.2IR≤ 1
2. ความทนทานต่อเวลาในการดำเนินการคือ± 20%;
3. เวลาผลตอบแทนไม่น้อยกว่าเวลาดำเนินการ 70%
กระแสสั้น ๆ ในระยะเวลาสั้น ๆ
| ปัจจุบัน | เวลา ดำเนินการ | |||||
| IR2≤1≤1.5LR2 | ขีด จำกัด เวลาผกผัน | l 2t1 = (1.5lr1) 2t2 | ||||
| 1.5LR2≤1≤ IR3 | การตั้งค่า timet2 (s) | 0.06 | 0.1 | 0.2 | 0.3 | |
| (หมายเหตุ: ความอดทนของการกระทำแบบผกผันคือ ± 20%) | จำกัด เวลา | ความอดทน | ± 0.02 | ± 0.03 | ± 0.04 | ± 0.06 |
| เวลากลับ | 0.14 | 0.21 | ||||
