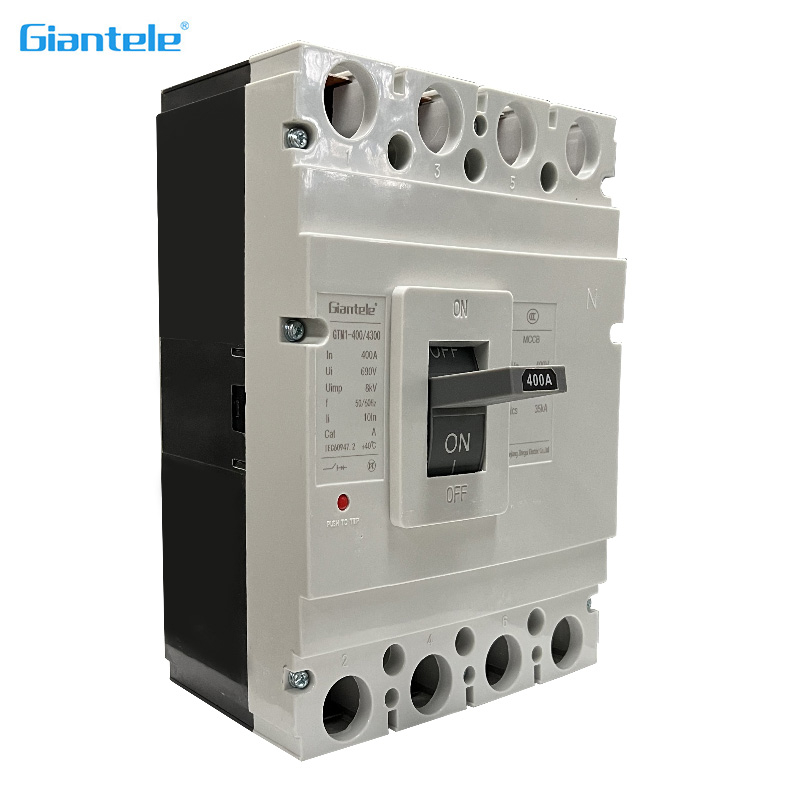

M1 series 2P 3P 4P เซอร์กิตเบรกเกอร์แบบขึ้นรูป

เบรกเกอร์เคสแบบขึ้นรูปซีรีส์ M1 เหมาะสำหรับการแปลงเป็นครั้งคราวและการสตาร์ทมอเตอร์ (lnms 630A trpe และต่ำกว่า) ภายใต้วงจร AC 50hz/60hz, แรงดันไฟฟ้าฉนวนที่ 690V (500V สำหรับ GMLM1-63), แรงดันไฟฟ้าปฏิบัติการที่ 400V และต่ำกว่า และพิกัดกระแสถึง 1250A

การติดตั้ง: แนวตั้ง/แนวนอน

เป็นไปตามมาตรฐาน IEC 60947-2 และ GB14048.2

จำนวน：
จัดอันดับปัจจุบัน：	63ก 630A 1250A
เฟส：	3
สถานะห้องว่าง:





สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
ม1
ยี่ห้อ：
Giantele
แรงดันไฟฟ้า：
AC400/690V
จัดอันดับปัจจุบัน：
สูงถึง 800A
ความถี่ที่จัดอันดับ：
50/60เฮิร์ต
ขั้นต่ำ：
1 ชิ้น
มาตรฐาน：
ไออีซี จีบี
ชื่อสินค้า：
เอ็ม1 เอ็มซีซีบี

ภาพรวม

เซอร์กิตเบรกเกอร์แบบแม่พิมพ์ GTM1 (MCCB) ถือเป็นจุดสุดยอดของเทคโนโลยีการป้องกันไฟฟ้าที่ออกแบบมาสำหรับระบบจำหน่ายแรงดันต่ำ ได้รับการออกแบบมาเพื่อตัดกระแสที่ผิดปกติอย่างรวดเร็ว โดยป้องกันการโอเวอร์โหลดและการลัดวงจร จึงเป็นการปกป้องโครงสร้างพื้นฐานทางไฟฟ้า ห่อหุ้มด้วยพลาสติกที่ทนทานและติดตั้งกลไกการหยุดชะงักของวงจรที่ล้ำสมัย GTM1 MCCB มุ่งมั่นที่จะมอบความปลอดภัยที่ไม่มีใครเทียบได้ เป็นทรัพย์สินที่ขาดไม่ได้ในสภาพแวดล้อมที่หลากหลาย รวมถึงสภาพแวดล้อมทางอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัย เพื่อให้มั่นใจถึงความสมบูรณ์ทางไฟฟ้าและความปลอดภัย

คุณสมบัติผลิตภัณฑ์

ความสามารถในการหยุดชะงักที่ยอดเยี่ยม: ด้วยความสามารถในการจัดการกับกระแสไฟฟ้าลัดวงจรที่สำคัญได้อย่างรวดเร็ว จึงทำหน้าที่ตัดการเชื่อมต่อวงจรอย่างรวดเร็ว ป้องกันเพลิงไหม้ทางไฟฟ้าที่อาจเกิดขึ้น และปกป้องอุปกรณ์จากความเสียหาย
ความไวที่แม่นยำ: มีความสามารถในการตรวจจับที่เหนือกว่าสำหรับการโอเวอร์โหลดและการลัดวงจร โดยสามารถระบุความผิดปกติของกระแสไฟฟ้าได้ทันที จึงช่วยลดโอกาสที่จะเกิดอุบัติเหตุทางไฟฟ้าได้อย่างมาก
การดำเนินงานที่เป็นมิตรต่อผู้ใช้: ออกแบบโดยคำนึงถึงผู้ใช้เป็นหลัก โดยมีโหมดการทำงานทั้งแบบแมนนวลและอัตโนมัติ ให้ความสามารถในการปรับเปลี่ยนและใช้งานง่ายเพื่อตอบสนองความต้องการที่หลากหลาย
การกำหนดค่าแบบโมดูลาร์: การออกแบบแบบโมดูลาร์ทำให้กระบวนการปรับแต่งมีความคล่องตัว ช่วยให้สามารถเลือกและจัดเรียงได้ง่ายตามความต้องการของวงจรเฉพาะ จึงอำนวยความสะดวกในการติดตั้งและบำรุงรักษาที่ง่ายดาย
สร้างขึ้นเพื่อล่าสุด: สร้างขึ้นจากวัสดุระดับพรีเมียมโดยใช้เทคนิคล้ำสมัย รับประกันประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้ แม้ภายใต้สภาวะที่ไม่เอื้ออำนวย
ความยั่งยืนในใจ: ด้วยการนำวัสดุที่เป็นมิตรต่อสิ่งแวดล้อมมาใช้ในการผลิต ไม่เพียงแต่รับประกันความปลอดภัย แต่ยังสอดคล้องกับมาตรฐานการอนุรักษ์สิ่งแวดล้อมร่วมสมัยอีกด้วย
การใช้งานที่หลากหลาย: เข้ากันได้กับข้อกำหนดแรงดันไฟฟ้าและกระแสไฟฟ้าที่หลากหลาย รองรับการใช้งานที่หลากหลาย ตั้งแต่บ้านพักอาศัยและศูนย์กลางการค้าไปจนถึงพื้นที่อุตสาหกรรม โดยให้การป้องกันทางไฟฟ้าที่มั่นคง

ข้อมูลทางเทคนิค

พิมพ์	จัดอันดับปัจจุบัน (A)	เสา	อัตราแรงดันไฟฟ้าฉนวน (V)	พิกัดแรงดันไฟฟ้า(V)	ระยะทาง Arcingover (มม.)	ความสามารถในการลัดวงจรสูงสุด (kA)	ความสามารถในการลัดวงจรของบริการ (kA)	การดำเนินการ ผลงาน		หมวดหมู่การใช้งาน
								โหลด	ยกเลิกการโหลด
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3,4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80,100,125		800V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100,125,160, 180,200,225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225,250,315, 350,400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630,700,800				≤100	75	50
GTM1-1250M	1,000,1250				≤100 ≤100	100 150	65 80
GTM1-1600M	1600

หมายเหตุ: 6A ไม่มีการป้องกันความร้อน

ขั้ว N ของเบรกเกอร์สี่ขั้วติดตั้งอยู่ทางด้านขวาของผลิตภัณฑ์มี 4 ประเภท:

แบบ A: ไม่มีการปล่อยทริปปัจจุบันบนเสา N ซึ่งทำตลอดเวลาไม่ปิดเปิดด้วยอีกสามเสา.

แบบ B : ไม่มีการปลดทริปปัจจุบันที่เสา N ซึ่งปิดเปิดด้วยเสาอื่น..

Type C: มี Trip-release ในปัจจุบันซึ่งปิดและเปิดด้วยอีกสามเสา

แบบ D: มี Trip-release ในปัจจุบัน ทำให้เวลาไม่ปิดและเปิดกับอีก 3 เสาตลอดเวลา

ลักษณะการป้องกัน

การปล่อยเซอร์กิตเบรกเกอร์ทางอุณหพลศาสตร์ให้คุณสมบัติการหน่วงเวลาผกผัน ในขณะที่การปล่อยแม่เหล็กเป็นการทำงานทันทีดังที่แสดงไว้ในตารางที่ 2 (เบรกเกอร์วงจรกระจาย) และตารางที่ 3 (เบรกเกอร์ป้องกันมอเตอร์)

จัดอันดับปัจจุบันของการปล่อย (A)	การปล่อยทางอุณหพลศาสตร์ (อุณหภูมิห้อง พื้นดิน +40°℃ ทางทะเล +45°C )		กระแสการทำงานของการปล่อยแม่เหล็ก (A)
จัดอันดับปัจจุบันของการปล่อย (A)	1.05In (สถานะเย็น) เวลาที่ไม่ทำงาน(ชม.)	1.30ใน(สถานะความร้อน) เวลาดำเนินการ(ชม.)	กระแสการทำงานของการปล่อยแม่เหล็ก (A)
10 ≤ใน ≤ 63	≥1	<1	10ใน ±20%
63 ≤ใน ≤ 100	>2	<2	10ใน ±20%
100 ≤ใน ≤ 800	≥2	<2	5ใน ±20% 10ใน ±20%

จัดอันดับปัจจุบันของการปล่อย (A)	การปล่อยทางอุณหพลศาสตร์ (อุณหภูมิห้อง พื้นดิน +40°℃ ทางทะเล +45°C )				กระแสการทำงานของการปล่อยแม่เหล็ก (A)
	1.0ln (สถานะเย็น) เวลาที่ไม่ใช่การเดินทาง (ชม.)	เวลาเดินทาง 1.20ln (สถานะความร้อน) (ชม.)	เวลาเดินทาง 1.50ln (สถานะความร้อน) (ม.)	7.2เวลาการเดินทาง (ในสภาวะเย็น)
10 ≤ใน ≤ 250	≥2	<2	≤4	4	12ใน ±20%
250 ≤ใน ≤ 630			≤8	6

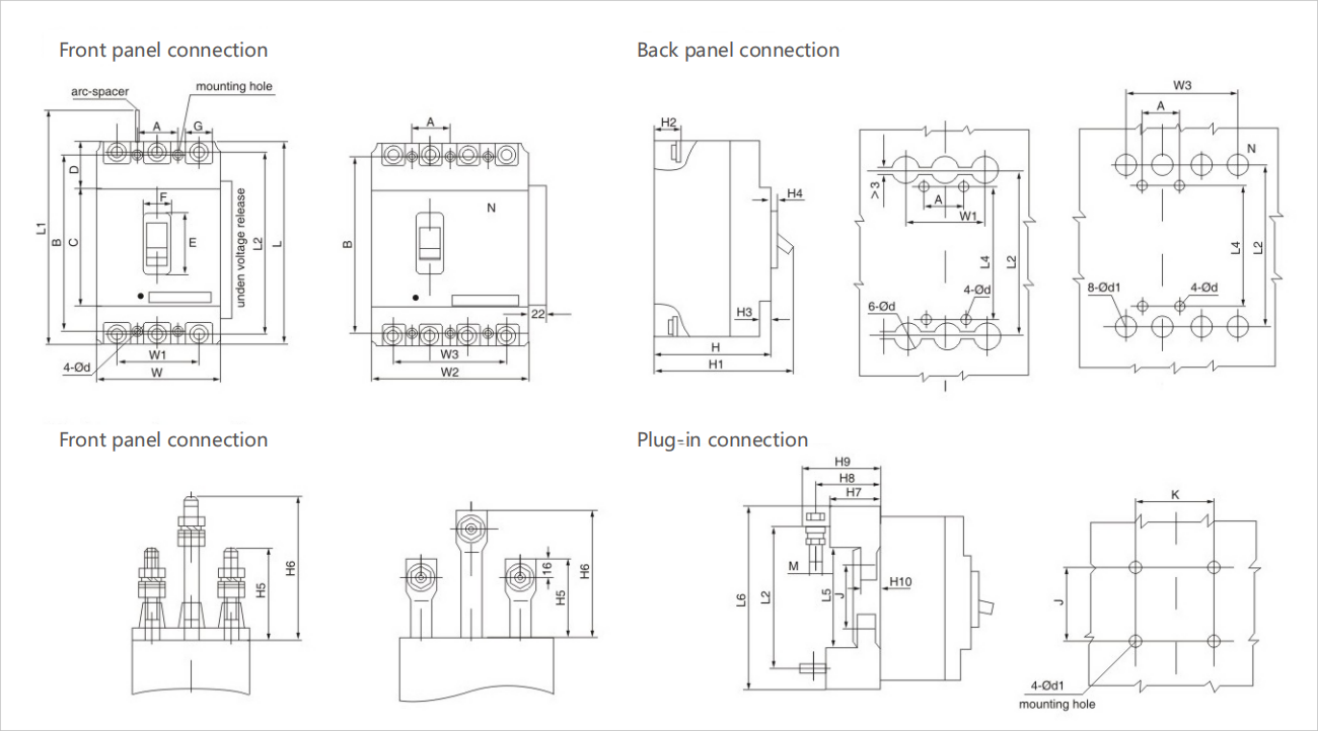

ขนาดโครงร่างและการติดตั้ง (มม.)

พิมพ์	ขนาดเค้าร่าง(มิลลิเมตร)																																ขนาดการติดตั้ง
	การเชื่อมต่อแผงด้านหน้า																	การเชื่อมต่อแผงด้านหลัง					การเชื่อมต่อแบบปลั๊กอิน										ขนาดการติดตั้ง
	W	ส1	L	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	ส2	ส3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	ม8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	ม8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	ม8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	ม8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	ม12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	ม12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	ม12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	ม12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
