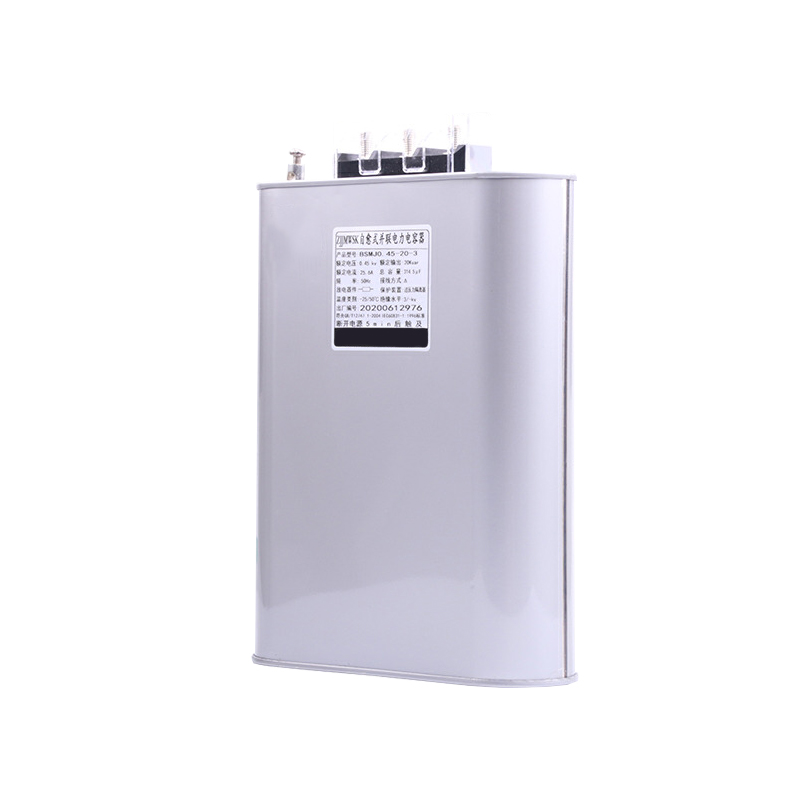

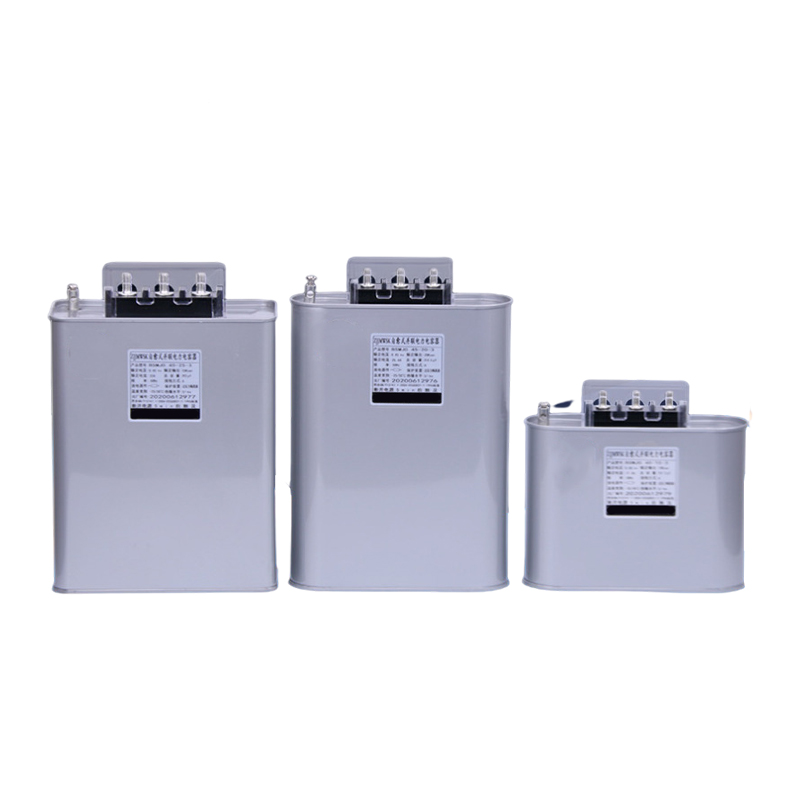

ตัวเก็บประจุแก้ไขตัวประกอบกำลังไฟฟ้า ตัวเก็บประจุแก้ไขตัวประกอบกำลัง

ตัวเก็บประจุแบ่งแรงดันต่ำแบบรักษาตัวเองเหมาะสำหรับระบบไฟฟ้า 50Hz หรือ 60Hz โดยใช้ฟิล์มโลหะโพลีโพรพีลีนเป็นวัสดุขนาดกลาง ประสิทธิภาพการรักษาตัวเองที่ดีเยี่ยม ความต้านทานการคายประจุในตัวและอุปกรณ์ความปลอดภัยในตัว สามารถตัดการเชื่อมต่อจากแหล่งจ่ายไฟได้ทันเวลาเพื่อความปลอดภัย ส่วนใหญ่ใช้ในการปรับปรุงตัวประกอบกำลัง ลดการสูญเสียพลังงานปฏิกิริยา ปรับปรุงคุณภาพแรงดันไฟฟ้า


แรงดันไฟฟ้า：	230V 400V 690V
ตัวเก็บประจุจัดอันดับ：	5 กิโลวาร์ 10 กิโลวัตต์ 15 กิโลวาร์ 20 กิโลวาร์ 25 กิโลวาร์ 30 กิโลวาร์ 40 กิโลวาร์ 50 กิโลวาร์
สถานะห้องว่าง:



สอบถาม

รุ่น：
BSMJ
ยี่ห้อ：
Giantele
รหัสสินค้า：
ZG100021
แรงดันไฟฟ้า：
230V/400V/690V
ความถี่ที่จัดอันดับ：
50Hz/60Hz
ความจุสูงสุด：
5、10、15、20、25、30、40、50KVAR
การตรวจสอบความสอดคล้อง：
PVOC/SONCAPISABS/COC/COI/CRCC/GCC
มาตรฐาน：
IEC 60831-1
พิมพ์：
แบบแห้ง
เฟส：
3 เฟส

ภาพรวม

ตัวเก็บประจุไฟได้รับการออกแบบสำหรับระบบไฟฟ้ากระแสสลับ 50Hz/60Hz ช่วยเพิ่มความเสถียรของกริด ลดการสูญเสียพลังงาน และรับประกันการทำงานที่ราบรื่นสำหรับผู้ใช้ในภาคอุตสาหกรรมและเชิงพาณิชย์ หน่วยนี้มีการชดเชยพลังงานรีแอกทีฟที่เชื่อถือได้ เพื่อปรับปรุงประสิทธิภาพพลังงานโดยรวม และลดการสูญเสียพลังงานรีแอกทีฟที่ไม่จำเป็น เป็นไปตามมาตรฐาน IEC60831-1:2002 ที่เข้มงวด ดังนั้นจึงให้ประสิทธิภาพที่สม่ำเสมอและปลอดภัยในการใช้งานแรงดันไฟฟ้าต่ำต่างๆ การออกแบบที่กะทัดรัดและโครงสร้างที่ทนทานยังช่วยให้ติดตั้งและบำรุงรักษาได้ง่ายเพื่อการใช้งานในระยะยาว

สภาพการทำงาน

ช่วงอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง +50°C เพื่อการทำงานที่เสถียร
ความชื้นสัมพัทธ์คือ ≤50% ที่ 40°C และ ≤90% ที่ 20°C
ระดับความสูงจะต้องไม่เกิน 2,000 ม. โดยมีสภาพการระบายอากาศที่ดี
หลีกเลี่ยงก๊าซที่เป็นอันตราย ฝุ่นที่เป็นสื่อกระแสไฟฟ้า และการสั่นสะเทือนทางกลที่รุนแรง

คุณสมบัติของผลิตภัณฑ์

ความเข้ากันได้ของแรงดันไฟฟ้าต่ำ:

ตัวเก็บประจุไฟฟ้าแรงดันต่ำนี้ทำงานอย่างปลอดภัยภายใต้แรงดันไฟฟ้าพิกัด 1kV สำหรับกริดแรงดันต่ำ

การเพิ่มประสิทธิภาพตัวประกอบกำลัง :

โดยให้การแก้ไขตัวประกอบกำลัง (PFC) ที่มีประสิทธิภาพเพื่อลดต้นทุนด้านพลังงานและปรับปรุงคุณภาพแรงดันไฟฟ้า

ฟิล์มนำเข้าระดับพรีเมี่ยม:

ฟิล์มโพลีโพรพีลีนนำเข้าช่วยให้มั่นใจได้ว่ามีขนาดเล็ก การสูญเสียต่ำ และประสิทธิภาพในระยะยาวที่เชื่อถือได้

การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง:

ทนทานต่ออุณหภูมิสูงและความผันผวนของแรงดันไฟฟ้าได้ง่าย

การปิดผนึกและการเดินสายไฟที่ปลอดภัย:

อุปกรณ์ปิดผนึกใหม่และหน้าจอเทอร์มินัลเฉพาะตัวช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและสะดวกสบาย

ปลอกป้องกันการกัดกร่อนที่ทนทาน:

เปลือกโลหะป้องกันการกัดกร่อนมีความทนทาน หรูหรา และไม่ต้องทาสีเพิ่มเติม

พารามิเตอร์ทางเทคนิคของอุปกรณ์หลัก

เลขที่.	ข้อกำหนด	คะแนนแรงดันไฟฟ้า KV	ความจุอันดับ kvar	จัดอันดับความถี่ Hz	ความจุอันดับ HF	จัดอันดับกระแสไฟฟ้าก	ความสูงของเปลือก	ภาพวาดไม่
1	BSMJ0.4-5-3	0.4	5	50	99.5	7.2	115	A
2	BSMJ0.4-10-3	0.4	10	50	199	14.4	125	A
3	BSMJ0.4-15-3	0.4	15	50	298.5	21.6	180	A
4	BSMJ0.4-20-3	0.4	20	50	398	28.8	210	A
5	BSMJ0.4-25-3	0.4	25	50	497.5	36	240	A
6	BSMJ0.4-30-3	0.4	30	50	597	43.2	210	B
7	BSMJ0.4-40-3	0.4	40	50	796	57.6	250	B
8	BSMJ0.4-50-3	0.4	50	50	995	72	300	B
9	BSMJ0.45-5-3	0.45	5	50	78.65	6.4	115	A
10	BSMJ0.45-10-3	0.45	10	50	157.3	12.8	125	A
11	BSMJ0.45-15-3	0.45	15	50	235.95	19.2	180	A
12	BSMJ0.45-20-3	0.45	20	50	314.6	25.6	210	A
13	BSMJ0.45-25-3	0.45	25	50	393.25	32	240	A
14	BSMJ0.45-30-3	0.45	30	50	471.9	38.4	210	B
15	BSMJ0.45-40-3	0.45	40	50	629.2	51.3	250	B
16	BSMJ0.45-50-3	0.45	50	50	786.5	64	300	B
17	BSMJ0.48-5-3	0.48	5	50	69.1	6	125	A
18	BSMJ0.48-10-3	0.48	10	50	138.2	12	125	A
19	BSMJ0.48-15-3	0.48	15	50	207.3	18	210	A
20	BSMJ0.48-20-3	0.48	20	50	276.4	24	210	A
21	BSMJ0.48-25-3	0.48	25	50	345.5	30	210	B
22	BSMJ0.48-30-3	0.48	30	50	414.6	36	250	B
23	BSMJ0.48-40-3	0.48	40	50	552.8	48	300	B
24	BSMJ0.48-50-3	0.48	50	50	691	60	300	B
25	BSMJ0.525-5-3	0.525	5	50	57.7	5.5	115	A
26	BSMJ0.525-10-3	0.525	10	50	115.5	11	125	A
27	BSMJ0.525-15-3	0.525	15	50	173.3	16.5	180	A
28	BSMJ0.525-20-3	0.525	20	50	231	22	210	A
29	BSMJ0.525-25-3	0.525	25	50	288.9	27.5	210	B
30	BSMJ0.525-30-3	0.525	30	50	346.6	33	210	B
31	BSMJ0.525-40-3	0.525	40	50	462.2	44	250	B
32	BSMJ0.525-50-3	0.525	50	50	577.7	55	300	B
33	BSMJ0.69-20-3	0.69	20	50	134	16.7	240	A
34	BSMJ0.69-30-3	0.69	30	50	200.7	25.1	250	B
35	BSMJ0.25-5-3YN	0.25	5	50	254.5	6.7	115	A
36	BSMJ025-10-3YN	0.25	10	50	509	13.3	180	A
37	BSMJ025-15-3YN	0.25	15	50	763.5	20	240	A
38	BSMJ0.25-20-3YN	0.25	20	50	1018	26.7	210	B
39	BSMJ0.25-25-3YN	0.25	25	50	1275	33.3	250	B
40	BSMJ0.25-30-3YN	0.25	30	50	1527	40	300	B
