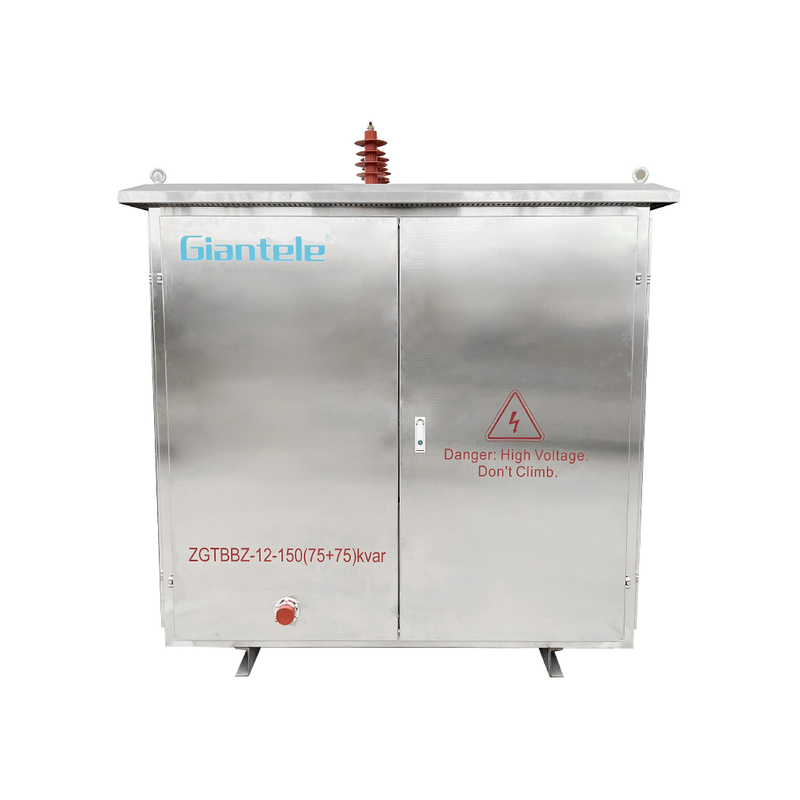

อุปกรณ์ชดเชยพลังงานปฏิกิริยาไฟฟ้าแรงสูงกลางแจ้ง

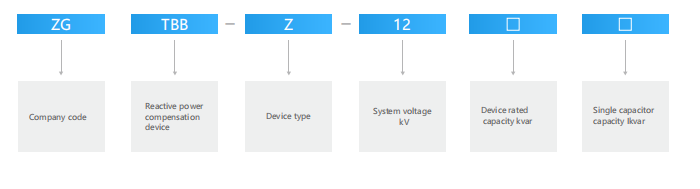

ความหมายของแบบจำลอง

เงื่อนไขการใช้งาน

• แรงดันไฟฟ้าของระบบ: 6~12กิโลโวลต์

• ความถี่ที่ได้รับการจัดอันดับ: 50-60เฮิร์ต

• จำนวนธนาคารตัวเก็บประจุ: 5 กลุ่มหรือน้อยกว่าการสลับความจุที่เท่ากันหรือไม่เท่ากัน

• ความจุสูงสุด: 100-10,000kvar

• ความจุสูงสุดของกลุ่มเดียว: 2,000kvar

• แรงดันไฟฟ้าควบคุม: AC220V หรือ DC220V

• การสุ่มตัวอย่างปัจจุบัน: 5เอ

• แรงดันไฟฟ้าในการสุ่มตัวอย่าง: 100V

• ความสามารถในการชดเชยสามารถกำหนดค่าได้ตามต้องการตามความต้องการของผู้ใช้

• ในการเลือกความสามารถในการชดเชย ควรลดจำนวนวงจรให้มากที่สุดและโหมดของปริมาตรที่เท่ากัน  ควรนำการสลับมาใช้ให้มากที่สุด เมื่อต้องมีการควบคุมแรงดันไฟฟ้าขณะออนโหลด คอนโทรลเลอร์สามารถเพิ่มฟังก์ชันการสลับได้  ตามลำดับความสำคัญของแรงดันไฟฟ้า

• เมื่อใช้เครื่องปฏิกรณ์เพื่อจำกัดกระแสไฟฟ้าพุ่งเข้าเท่านั้น อัตราการเกิดปฏิกิริยาจะอยู่ที่ 0.1%~1.0% เมื่อใช้เพื่อระงับฮาร์โมนิค 5, 7 และสูงกว่าอัตราการเกิดปฏิกิริยาคือ 5% ~ 6%; เมื่อใช้เพื่อระงับฮาร์โมนิคตั้งแต่ 3 ตัวขึ้นไป อัตรารีแอกแตนซ์จะอยู่ที่ 12~13%

• สวิตช์สวิตช์สามารถเลือกสวิตช์สวิตช์พิเศษของตัวเก็บประจุได้ สามารถเลือกคอนแทคเตอร์สุญญากาศ AC แรงดันสูง jcz8 ได้

• หากไม่มีสวิตช์ตัวป้อนตู้ตัวเก็บประจุในระบบจ่ายไฟของผู้ใช้ คุณสามารถเพิ่มตู้สวิตช์ขาเข้าได้

• หากมีสวิตช์ตัวป้อนตู้ตัวเก็บประจุอยู่ในระบบจ่ายไฟของลูกค้า คุณสามารถเพิ่มสวิตช์แยกตามที่ลูกค้าต้องการได้  ข้อกำหนดเพื่อสร้างจุดพักที่ชัดเจนและอำนวยความสะดวกในการบำรุงรักษา

• อุณหภูมิแวดล้อม: -40+45℃ อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน +35℃

• ระดับความสูง: ไม่เกิน 2,000 เมตร สูงกว่า 2,000 เมตรโดยใช้ผลิตภัณฑ์ที่ราบสูง

• ความชื้น: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%

• ความต้านทานแผ่นดินไหว: ความรุนแรงของแผ่นดินไหวไม่เกิน 8 องศา

• สถานที่ติดตั้ง: ไซต์การใช้งานไม่ได้รับอนุญาตให้มีสื่ออันตรายที่ระเบิดได้ สภาพแวดล้อมโดยรอบไม่ควรมีโลหะกัดกร่อนและความเสียหายของก๊าซฉนวนและสื่อนำไฟฟ้า ไม่อนุญาตให้เต็มไปด้วยไอน้ำและเชื้อราร้ายแรง
